ELM327 MAF kontrolü

​

MAF sensörünüzün ölçtüğü havayı, motorun gerçekte alması gereken havayla karşılaştıran OBD-II test aracı. ELM327 adaptörü (Bluetooth veya WiFi) ile çalışır; benzinli ve dizel motorları destekler.

MAF Checker ne yapar?

MAF sensörü motora giren havayı ölçer ve ECU yakıt miktarını büyük ölçüde bu değere göre hesaplar. Kirlenen veya yaşlanan bir MAF eksik ölçer; motor tekler, çekişten düşer, yakıt tüketimi ve duman artar. Sorun şu ki MAF’ın “yanlış” ölçtüğünü canlı veriye bakarak anlamak zordur: ekranda sadece bir sayı vardır ve o sayının olması gereken değeri bilinmez.

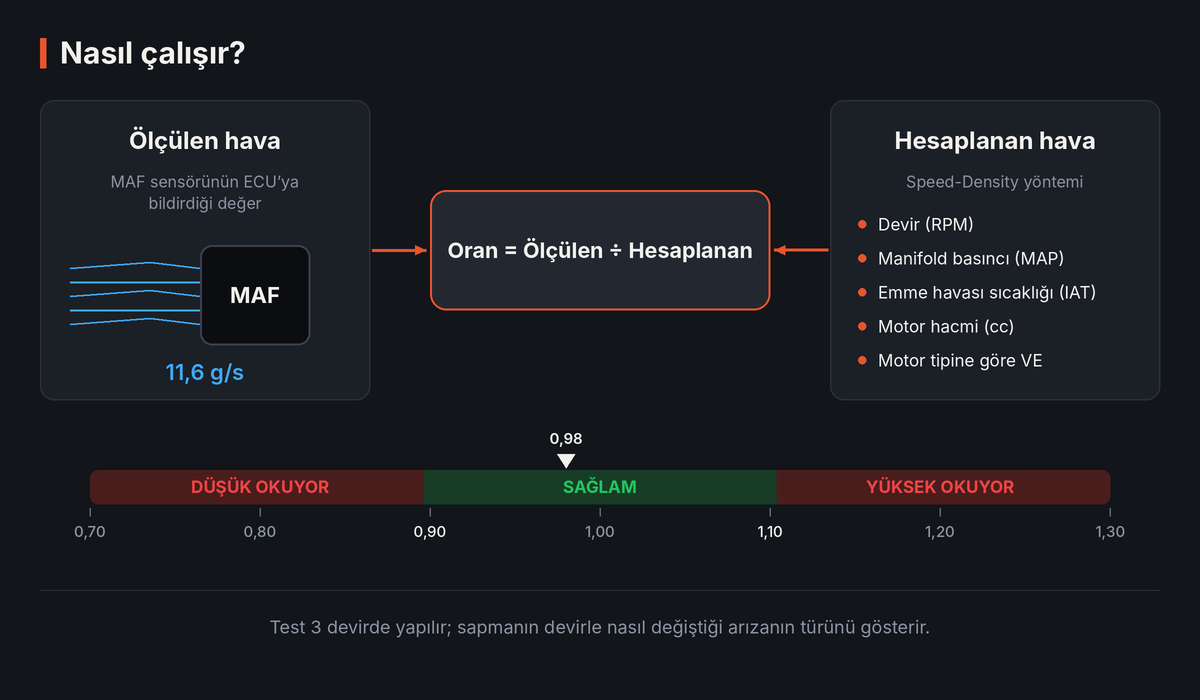

MAF Checker bu karşılaştırmayı sizin yerinize yapar. Motorun alması gereken havayı, MAF’tan bağımsız olarak Speed-Density yöntemiyle hesaplar ve sensörün ölçtüğü değerle kıyaslar:

• Ölçülen hava: MAF sensörünün ECU’ya bildirdiği değer (g/s).
• Hesaplanan hava: devir, emme manifoldu basıncı (MAP), emme havası sıcaklığı (IAT), motor hacmi ve motor tipine göre volumetrik verim (VE) ile bulunan değer.
• Oran = Ölçülen ÷ Hesaplanan. 0,90 – 1,10 arası sağlam kabul edilir.

Test üç farklı devirde yapılır. Tek bir devirdeki sapmadan çok, sapmanın devirle nasıl değiştiği önemlidir: kirli bir MAF ile vakum kaçağı, turbo kaçağı veya yanlış seçilmiş motor tipi farklı izler bırakır. Benzinli araçlarda uygulama ayrıca yakıt trimine bakarak sonucu doğrular.

​

Neler gerekir?

• ELM327 OBD-II adaptörü: Bluetooth (klasik, SPP) veya WiFi. Bluetooth adaptörün önce telefonun Bluetooth ayarlarından eşleştirilmesi gerekir (PIN genelde 1234 veya 0000).
• Android 6.0 veya üzeri bir telefon ya da araç multimedya ünitesi.
• Aracın MAF verisini standart OBD-II üzerinden yayınlaması. Bazı markalarda MAF verisi üreticiye özeldir; sensör takılı olsa bile genel OBD uygulamaları bu veriyi okuyamaz. Uygulama bunu ücretsiz olarak kontrol eder.
• Hesap için ayrıca devir ve MAP verisi gerekir; IAT, hararet, EGR, barometrik basınç ve yakıt trimi varsa kullanılır.
• Sıcak motor (hararet en az 70 °C) ve aracın park halinde, el freni çekili, vitesin P veya boşta olması.

İlk kurulum

1. Bağlantı tipi: Ayarlar → Bağlantı bölümünden Bluetooth veya WiFi’yi seçin. WiFi adaptörlerde telefonu önce adaptörün WiFi ağına bağlayın; adres çoğunlukla 192.168.0.10 : 35000.
2. Araç tipi: Ayarlar → Araç tipi bölümünden motorunuza en uygun profili seçin (aşağıdaki tablo). Hesaplamanın doğruluğu büyük ölçüde bu seçime bağlıdır.
3. Motor modifiyeleri: Araçta EGR, DPF veya katalizör/downpipe gerçekten iptal edildiyse işaretleyin. EGR iptali işaretlenince okunan EGR değeri yok sayılır; DPF ve katalizör iptalinde egzoz karşı basıncı düştüğü için hesap birkaç yüzde yukarı düzeltilir.
4. Motor hacmi: Ana ekranda motor hacmini cc olarak girin (örn. 1598, 2148, 2996). Ruhsattaki veya motor etiketindeki değeri kullanın.
5. ELM327 zamanlama ayarlarını değiştirmeniz genelde gerekmez. Eski K-line araçlarda veri gelmiyorsa yanıt zaman aşımını artırmayı deneyin.

Hangi araç tipini seçmeliyim?

• Atmosferik, Silindir başına 2 valf — SOHC, 8 supaplı eski motorlar (VE 0,80 / 0,82 / 0,83)
• Atmosferik, Silindir başına 4 valf — DOHC, 16 supaplı, değişken eksantrik zamanlaması olmayan motorlar (VE 0,76 / 0,82 / 0,86)
• Atmosferik + VVT — CVVT, VVT-i, VTEC, VANOS ve benzeri değişken zamanlamalı motorlar (örn. Mercedes M272) (VE 0,72 / 0,70 / 0,70)
• Turbo / Kompresör — Benzinli turbo ve kompresörlü motorlar (VE 0,74 / 0,80 / 0,83)
• Turbo Dizel / Dizel — CRDi, TDI, CDI, dCi ve diğer dizeller (test devirleri 1000 / 1800 / 2500) (VE 0,86 / 0,87 / 0,91)
• Özel / elle gir — Motorunuzun VE değerini biliyorsanız tek bir değer girebilirsiniz (VE girdiğiniz değer)
• Bu araç (kalibre) — Kendi sağlam aracınızdan kaydettiğiniz referans (aşağıya bakın) (VE aracınıza özel)

VE değerleri yüksüz (park halinde, sabit devir) test koşulları içindir ve tipik değerlerdir. Motorlar arasında birkaç yüzde fark olabilir; en hassas sonuç için referans kalibrasyonu yapın.

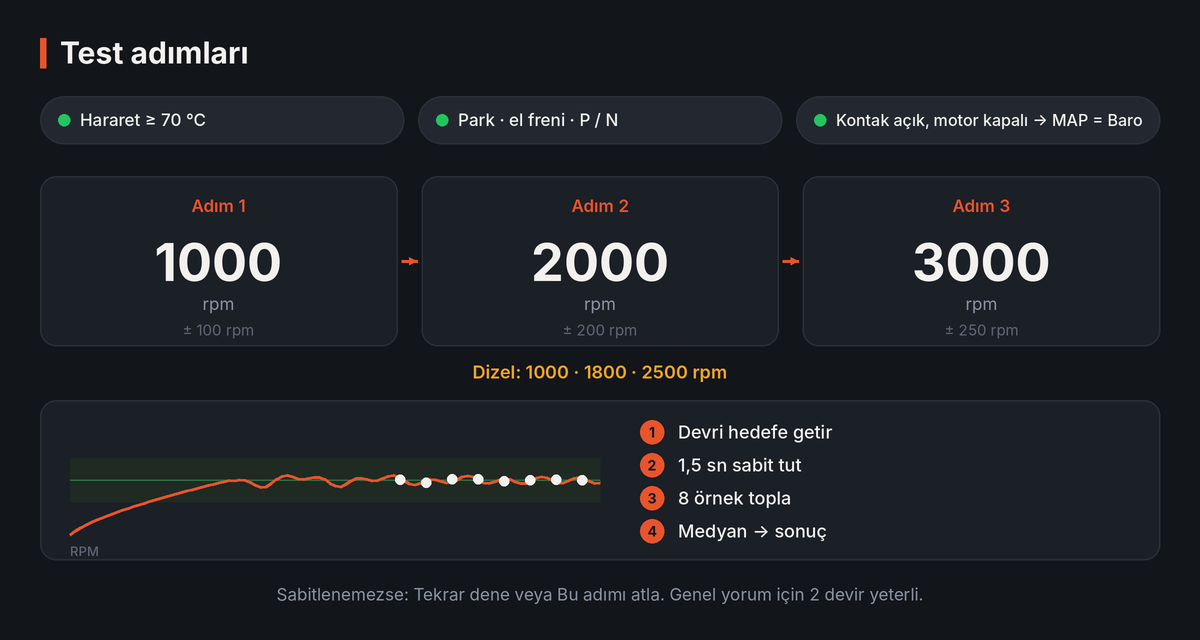

Testi yapma

1. Motoru çalışma sıcaklığına getirin. Klima, far ve ısıtıcı gibi tüketicileri kapatın.
2. Kontağı açın, motoru çalıştırmadan bağlanın. Bu sırada uygulama MAP sensörünü barometrik basınçla karşılaştırır; motor kapalıyken ikisi eşit olmalıdır. Fark 3 kPa’dan büyükse MAP sensörü şüpheli diye uyarır, çünkü test MAP verisine dayanır.
3. Motoru çalıştırın. Canlı veri kartında devir, MAP, IAT, MAF, EGR ve hararet görünür. Araç MAF verisini yayınlamıyorsa uygulama bunu hemen söyler.
4. Motor hacmini kontrol edin ve “Ölç: 1000 RPM (adım 1 / 3)” düğmesine basın. Hararet 70 °C’nin altındaysa uygulama uyarır; beklemek ya da yine de ölçmek size kalmış.
5. Gaz pedalıyla devri hedefe getirip sabit tutun. Devir 1,5 saniye boyunca hedefin çevresinde kalınca uygulama 8 örnek toplar ve ortancasını (medyan) kullanır. Tek bir sapma ölçümü bozmaz; devir art arda iki kez aralığın dışına çıkarsa toplama baştan başlar.
6. Adım tamamlanınca sonraki hedef söylenir: 2000 ve 3000 rpm. Dizellerde hedefler 1800 ve 2500 rpm’dir, çünkü birçok dizel P/N konumunda devri yaklaşık 2500 ile sınırlar.
7. Devir sabitlenemezse Tekrar dene veya Bu adımı atla seçeneği çıkar. Genel yorum için en az iki devirde ölçüm yeterlidir.
8. Üç adım bitince her devrin sonucu ve genel yorum gösterilir. Yeni ölçüm için “Yeni test başlat”.

Kabul edilen devir aralığı: 1000 civarında ±100, 2000 civarında ±200, 3000 civarında ±250 rpm.

​

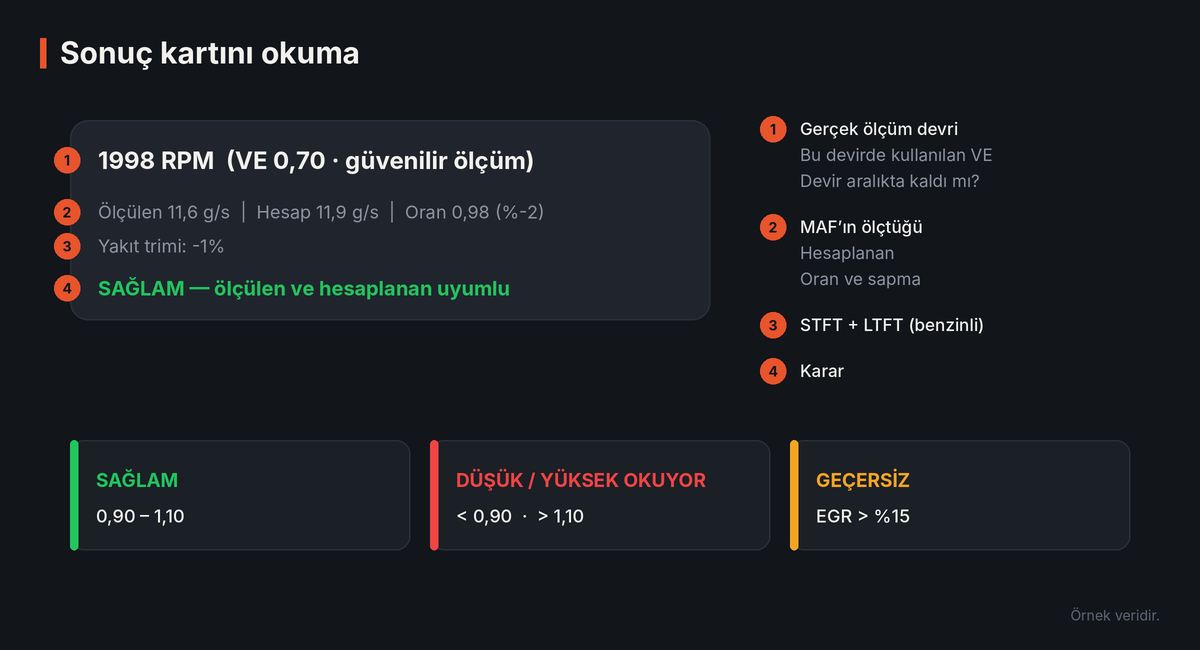

Sonuçları okuma

Her devir için bir sonuç kartı oluşur:

• Başlık: ölçümün gerçekleştiği devir, o devirde kullanılan VE ve ölçümün kalitesi. Güvenilir ölçüm: örnekler toplanırken devir aralık içinde kaldı. Kararsız ölçüm: devir dalgalandı; sonuç yine kullanılır ama tekrar etmek iyi olur.
• Ölçülen / Hesap / Oran: MAF’ın ölçtüğü, Speed-Density ile hesaplanan hava ve ikisinin oranı. Parantez içindeki yüzde sapmadır.
• Yakıt trimi (benzinli araçlarda): kısa ve uzun dönem trimlerin toplamı. İki sıralı motorlarda iki sıranın ortalaması alınır.

• SAĞLAM: Oran 0,90 – 1,10 arasında; ölçülen ve hesaplanan uyumlu.
• DÜŞÜK OKUYOR: Oran 0,90’ın altında. MAF kirli/zayıf olabilir ya da hava MAF’tan sonra kaçıyor olabilir.
• YÜKSEK OKUYOR: Oran 1,10’un üstünde. MAF fazla okuyor olabilir ya da MAP/IAT verisi şüphelidir.
• GEÇERSİZ: EGR %15’in üzerinde açık. Egzoz gazı taze havanın yerini aldığı için bu ölçüm değerlendirilmez.

Tek bir kırmızı satır tek başına arıza demek değildir. Kararı, devirler arasındaki desen ve yakıt trimiyle birlikte verin.

​

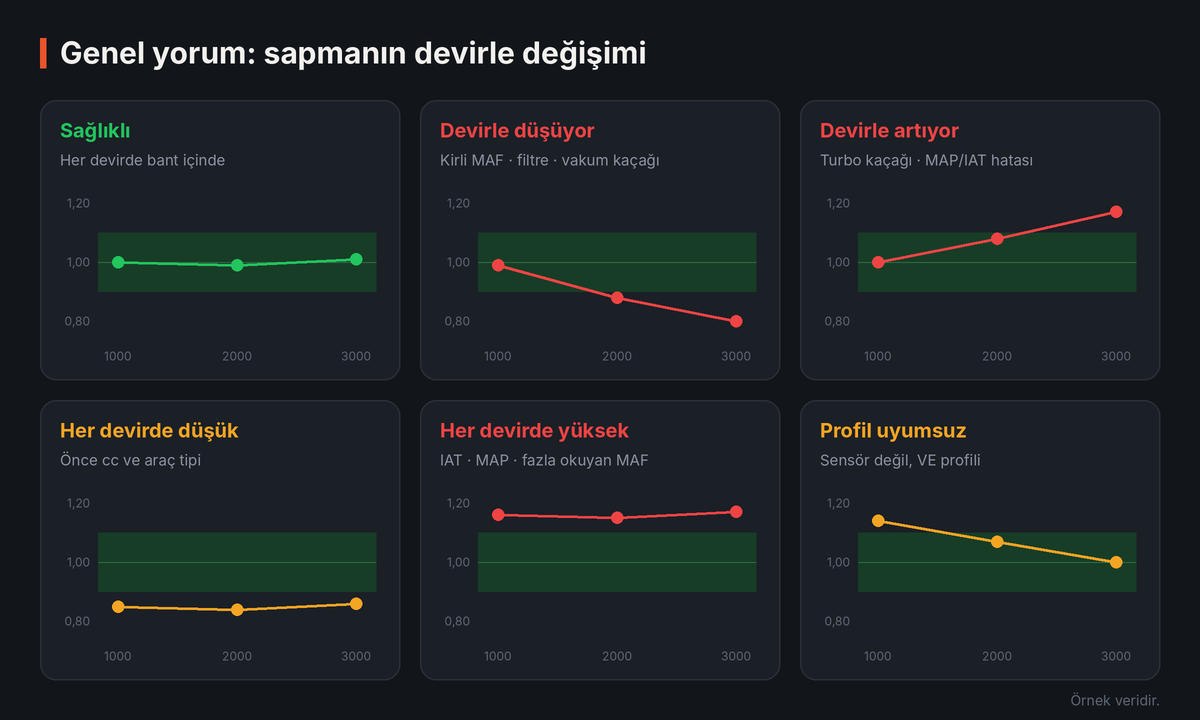

Genel yorum: desenler

Uygulama tüm devirlerin sonuçlarını birlikte değerlendirir ve sapmanın büyüklüğüne ve yönüne göre bir desen seçer:

• Sağlıklı: Tüm devirlerde sapma kabul sınırında.
• Devirle giderek düşük: Ölçülen, yüksek devirde hesaplananın giderek gerisinde kalıyor. Kirli/zayıf MAF, tıkalı hava filtresi veya MAF ile motor arasındaki vakum kaçağı. Önce filtreyi ve emme hortumlarını kontrol edin, sonra MAF temizliğini düşünün.
• Devirle giderek yüksek: Ölçülen, devir arttıkça hesaplanandan giderek fazla. Turbolu araçta basınç tarafında kaçak, MAP/IAT hatası veya yüksek akışta fazla okuyan MAF.
• Her devirde benzer oranda düşük: Önce motor hacmini ve araç tipini kontrol edin. Bunlar doğruysa MAF tüm aralıkta sabit oranda az okuyor olabilir.
• Her devirde yüksek: IAT’nin yanlış okunması (hararetle karışması), MAP sensörü hatası, turbo kaçağı ya da fazla okuyan MAF.
• Profil uyumsuzluğu: Sapma düşük devirde daha büyük ya da devir boyunca yön değiştiriyor. Bu genelde sensör arızası değil, seçilen VE profilinin motora tam uymamasıdır. Araç tipini gözden geçirin veya referans kalibrasyonu yapın.
• Tutarsız / karışık: Sonuçlar belirgin bir desen oluşturmuyor. Motoru iyice ısıtıp her devri sabit tutarak tekrar ölçün.

​

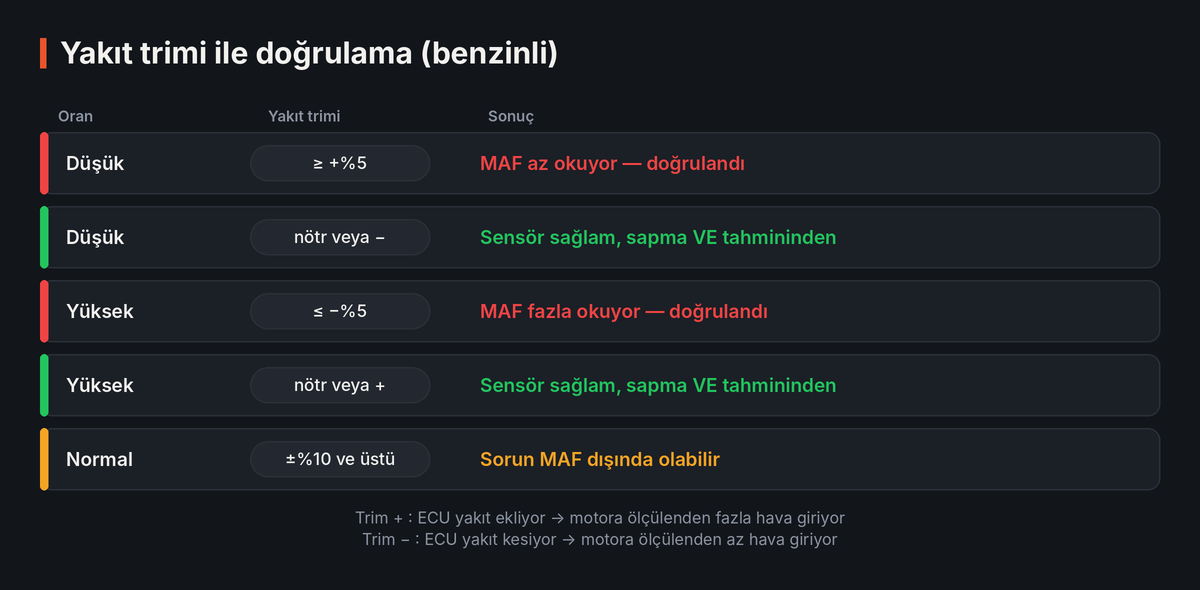

Yakıt trimi ile doğrulama (benzinli)

Benzinli motorlarda ECU, oksijen sensörüne bakarak karışımı sürekli düzeltir. MAF gerçekten az ölçüyorsa motor fazladan hava alır, karışım fakirleşir ve ECU yakıt ekler (trim pozitif). MAF fazla ölçüyorsa ECU yakıt keser (trim negatif). Bu yüzden trim, oranın sensörden mi yoksa VE tahmininden mi kaynaklandığını ayırt eder:

• Oran düşük + trim +%5 veya üzeri: MAF’ın az okuduğu doğrulanıyor (kirli MAF ya da MAF sonrası kaçak).
• Oran düşük + trim nötr veya negatif: ECU yakıt eklemiyor; sensör büyük olasılıkla sağlam, sapma VE tahmininden.
• Oran yüksek + trim −%5 veya altı: MAF’ın fazla okuduğu doğrulanıyor.
• Oran yüksek + trim nötr veya pozitif: ECU yakıt kesmiyor; sapma büyük olasılıkla VE tahmininden.
• Oran normal + trim ±%10 veya fazlası: MAF sağlam görünüyor; sorun başka yerde olabilir: yakıt basıncı, enjektör, oksijen sensörü veya egzoz kaçağı.

Dizel motorlarda bu kontrol yapılmaz. LPG’li araçlarda testi benzinde yapın; LPG ayarı trimleri etkiler.

​

Referans kalibrasyonu (en hassas sonuç)

Hazır profiller tipik değerlerdir. Aracınıza özel ve çok daha hassas bir ölçüm için, MAF’ı sağlam olduğundan emin olduğunuz bir araçta referans kaydedebilirsiniz:

1. Sağlam araçta testi tamamlayın.
2. Sonuçların altındaki “Bu aracı sağlam referans olarak kaydet” düğmesine basın. Ölçümler “sağlam MAF” kabul edilir ve bu motora özel VE değerleri kaydedilir.
3. Araç tipi otomatik olarak “Bu araç (kalibre)” olur. Sonraki testler bu değerlerle yapılır.

Yalnızca MAF’ın sağlam olduğundan eminseniz kaydedin (yeni veya orijinal sensör, sorunsuz çalışan araç). Arızalı sensörle kalibrasyon yapılırsa sonraki testler arızayı göremez. Yakıt trimi ±%5’in üzerindeyse uygulama sizi uyarır. Motor hacmi kayıttakinden farklıysa da uyarı çıkar. Kalibrasyonu Ayarlar → Araç tipi bölümünden silebilirsiniz.

Ücretsiz özellikler ve tam test

• Ücretsiz: adaptöre bağlanma, canlı veri (devir, MAP, IAT, MAF, EGR, hararet) ve aracınızın MAF verisini yayınlayıp yayınlamadığını görme.
• Tam test (tek seferlik satın alma): üç aşamalı ölçüm, desen yorumu, yakıt trimi doğrulaması ve referans kalibrasyonu. Bir kez alınca sınırsız kullanılır.

Satın almadan önce motoru çalıştırıp MAF değerinin canlı veride geldiğini görün. MAF verisi gelmeyen bir araçta uygulama sizi satın almadan önce uyarır.

Sık sorulan sorular

“Bu araç MAF verisini yayınlamıyor” diyor.
ECU, MAF değerini standart OBD-II üzerinden paylaşmıyor. Sensör takılı olsa bile bu durumda test yapılamaz. Bazı markalarda bu veri yalnızca üreticiye özel protokollerle okunabilir.

MAF motor çalışırken hep 0 g/s görünüyor.
Araç MAF desteğini bildiriyor ama geçerli değer göndermiyor. Veri kullanılamadığı için test yapılamaz.

Rölantide MAP uyarısı çıkıyor.
Benzinli motorda rölantide MAP atmosfer basıncına çok yakınsa araç manifold basıncını standart PID üzerinden doğru yayınlamıyor olabilir. Dizelde rölantide MAP’in beklenenden yüksek olması turbo/kaçak ya da MAP sapmasına işaret edebilir. Her iki durumda sonuçları temkinli değerlendirin.

Dizelde 2500 devre çıkamıyorum.
Bazı dizeller P/N konumunda devri daha düşük sınırlar. O adımı Bu adımı atla ile geçin; yorum kalan devirlerle yapılır.

Sonuç “GEÇERSİZ — EGR aktif” çıktı.
Ölçüm sırasında EGR açıkken egzoz gazı taze havanın yerini alır ve hesap bozulur. Motor tam ısınınca ve sabit devirde EGR genelde kapanır; testi tekrarlayın. EGR iptali seçeneğini yalnızca EGR gerçekten iptal edildiyse işaretleyin.

V8 motorda oran her devirde 0,50 civarında.
Bazı V8’lerde her silindir sırasında ayrı MAF vardır ve standart PID yalnızca birinin değerini verebilir. Bu bir sensör arızası değildir.

Sonuç “DÜŞÜK OKUYOR” çıktı, MAF’ı hemen değiştirmeli miyim?
Hayır. Önce yakıt trimine bakın, hava filtresini ve emme hortumlarını kontrol edin, gerekirse MAF’ı uygun spreyle temizleyip testi tekrarlayın. Trim nötrse sapma büyük olasılıkla profilden kaynaklanıyordur.

Adaptör görünüyor ama bağlanmıyor.
Adaptörün telefonla eşleştirildiğinden ve kontağın açık olduğundan emin olun, uygulamayı güncel sürüme yükseltin. Başka bir uygulama adaptöre bağlıysa kapatın.

Önemli not

Bu rehberin web sürümü: www.mscsi.net/mafcheck
İndir: Google Play — MAF Checker
Soru, öneri ve hata bildirimlerinizi bu konuya yazabilirsiniz.
