Emulador Hi-Scan para ELM327 e Tactrix Openport

​

O que é o Hi-Scan Emulator?

O Hi-Scan Pro é um equipamento profissional de diagnóstico usado durante anos nas oficinas dos concessionários, sobretudo da Hyundai e da Kia. O Hi-Scan Emulator reproduz no telemóvel o seu processador, ecrã e teclado, pelo que o software original do equipamento (ROM) funciona sem qualquer alteração.

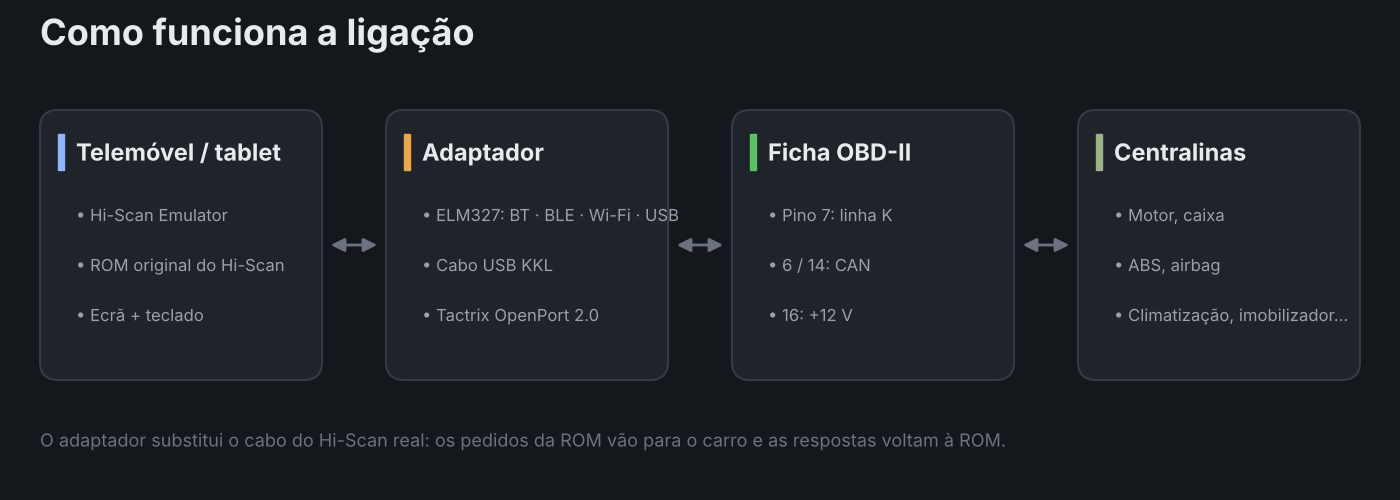

Por isso os menus, ecrãs e funções são os do equipamento real: ler e apagar códigos de avaria, dados em tempo real, testes de atuadores, adaptações e as restantes funções de serviço de cada marca. A ligação ao carro faz-se com um adaptador OBD barato e fácil de encontrar, em vez do cabo do equipamento.

​

O que precisa

• Um telemóvel, tablet ou rádio de carro com Android 7.0 ou mais recente
• Um adaptador para o veículo (ver abaixo)
• Um carro com ficha OBD-II. Carros antigos com outra ficha de diagnóstico precisam de um cabo adaptador.
• Ligação à internet uma vez, para transferir o pacote ROM. O diagnóstico funciona offline.

• ELM327: Bluetooth (clássico e BLE), Wi-Fi ou USB. A opção mais comum e barata. Linha K (ISO 9141 / KWP2000) e CAN.
• Cabo USB KKL: Cabo de linha K com chip FTDI no USB OTG do telemóvel. Para carros antigos com linha K.
• Tactrix OpenPort 2.0: USB por OTG. O próprio equipamento faz as inicializações; a ligação mais estável, sobretudo em CAN.

​

Pacotes ROM e direitos de instalação

Cada pacote ROM é o software do Hi-Scan para um grupo de marcas. Os pacotes são transferidos do servidor da MSC na página ROMs da app. Existem atualmente 27 pacotes:

ALFA ROMEO / FIAT / LANCIA · AUDI / VOLKSWAGEN / SKODA / SEAT · BMW / MINI · BYD / CHERY / GEELY · CHRYSLER / JEEP / DODGE · CITROEN / PEUGEOT · FORD EUROPE · FORD USA / FORD AUSTRALIA · GM DAEWOO / CHEVROLET · GM HOLDEN · GM ISUZU · GM OPEL / SAAB · HONDA / ACURA · HYUNDAI / KIA · IRAN PRIDE / IRAN SAMAND · LADA · MAZDA · MERCEDES BENZ · MITSUBISHI · NISSAN / INFINITI · PROTON · RENAULT · SSANGYONG · SUBARU · SUZUKI / MARUTI / TATA / MAHINDRA · TOYOTA / LEXUS / SCION / DAIHATSU / PERODUA · VOLVO

​

• Cada ROM usa um direito de instalação. Um direito é uma compra única; não há subscrição.
• Antes de comprar, toque em ⓘ junto a uma ROM para ver que veículos e sistemas o pacote abrange.
• Voltar a transferir mais tarde uma ROM que já tem direito é gratuito.
• Num telemóvel novo, toque em Restaurar compras com a mesma conta Google e os seus direitos voltam.
• A ligação ao veículo está incluída na ROM, sem custo adicional. Os preços atuais aparecem na app.

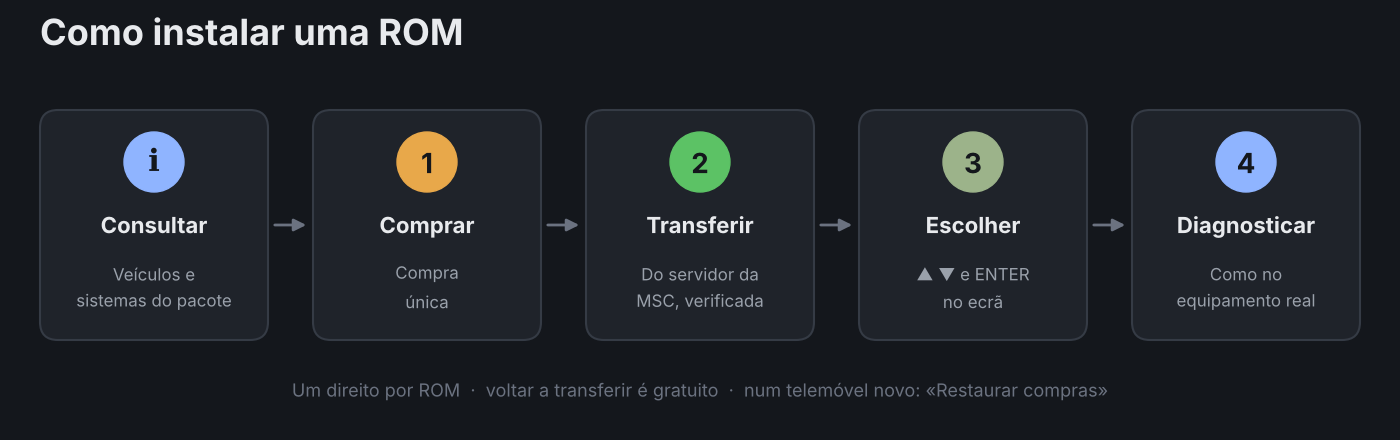

Primeiros passos

1. Instale a app a partir do Google Play.
2. Escolha o seu adaptador em Menu → Definições → Ligação ao veículo. Emparelhe primeiro o adaptador Bluetooth nas definições de Bluetooth do telemóvel; a app mostra os adaptadores emparelhados. Para adaptadores BLE use Procurar BLE. Os adaptadores Wi-Fi costumam estar em 192.168.0.10:35000. Ligue os adaptadores USB por OTG e permita o acesso.
3. Em Menu → ROMs, encontre o pacote do seu carro, compre um direito com Comprar 1 direito de instalação e toque no botão de transferência.
4. O ecrã LCD mostra as suas ROMs: escolha com ▲ ▼ e prima ENTER.
5. Ligue a ignição. O menu inicial da ROM é ignorado e surge a lista de diagnóstico (pode desativar nas Definições). Escolha marca, modelo e sistema e trabalhe como no equipamento real.

Ecrã e teclas do equipamento

​

Em cima está o ecrã LCD de 320×240 do equipamento e em baixo o teclado do equipamento real. As teclas fazem o mesmo que no equipamento:

• F1–F6: as funções indicadas na parte de baixo do ecrã (p. ex., FIX, SCRN, FULL, GRPH)
• ▲ ▼ ◀ ▶ e ENTER: mover e escolher nos menus; ESC: voltar um nível
• YES / NO: responder às perguntas do equipamento; 0–9: escolher uma opção pelo número
• HELP, SHIFT, UNDO: teclas de ajuda e de segunda função da ROM

A linha sob o ecrã mostra a ligação: TX / RX tráfego de dados, CAN linha CAN em uso, IF adaptador ligado; à direita, a linha e a velocidade. Aparece um aviso amarelo quando é preciso ligar a ignição.

Aviso sobre o pino da linha K

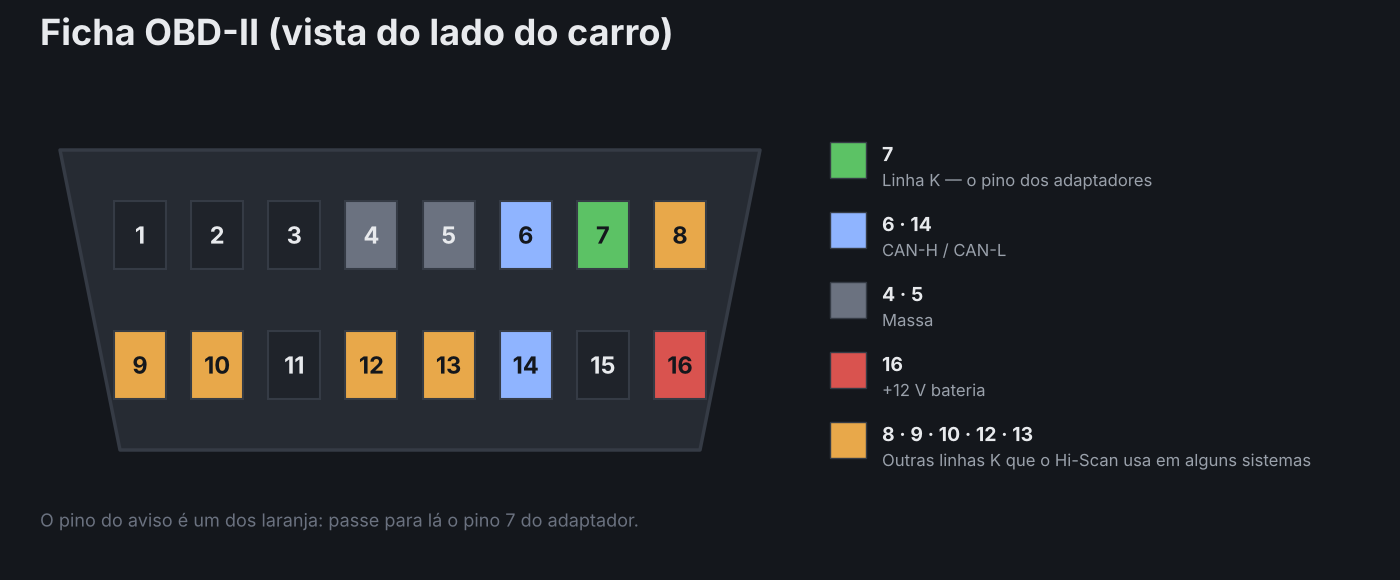

Em alguns carros o Hi-Scan real comunica com a centralina do ABS, do airbag ou da caixa de velocidades por outro pino da ficha (como 8, 9, 12 ou 13) em vez do pino 7. Os adaptadores OBD só têm a linha K no pino 7.

​

Se uma centralina não responder, a app mostra que pino a ROM estava a usar. Passe o pino 7 do adaptador para esse pino da ficha do carro (cabo adaptador ou troca de pino) e tente novamente. Se a ROM tentou vários pinos, aparecem todos.

Dicas

• Modo demo: escolha Demo como ligação nas Definições para explorar os menus sem carro.
• Linha K rápida: acelera os dados em tempo real em carros com linha K; desative nas Definições se faltarem valores.
• Partilhar registo: em problemas de ligação, envie-nos o registo com Menu → Partilhar registo; é a forma mais rápida de resolver.
• Guardar / carregar estado: guarde o estado atual do equipamento e continue mais tarde onde ficou.
• Cores do ecrã: ecrã verde, branco ou azul nas Definições.

Perguntas frequentes

Não consigo ligar ao adaptador Bluetooth.
Emparelhe primeiro o adaptador nas definições de Bluetooth do telemóvel, permita «Dispositivos próximos» e ligue a ignição. A app escolhe o adaptador emparelhado. Se o adaptador tiver Bluetooth clássico e BLE, use a ligação clássica.

A app diz «A centralina não responde».
Provavelmente este sistema comunica por um pino diferente do 7. Passe o pino 7 do adaptador para o pino indicado no aviso. Se já for o pino 7, verifique a ignição, o modelo e o sistema.

Reinstalei a app. Onde estão os meus direitos?
Toque em Restaurar compras na página ROMs. Com a mesma conta Google os direitos voltam e as ROMs com direito transferem-se de novo gratuitamente.

Recupero o direito se apagar uma ROM?
Não, o direito fica ligado a essa ROM para sempre. Pode voltar a transferi-la gratuitamente quando quiser.

No menu CARB OBD-II do pacote HYUNDAI KIA as rotações aparecem muito altas.
Deve-se à tabela OBD genérica dessa ROM (rotações e massa de ar). Escolha o seu carro no menu Hyundai ou Kia e os valores ficam corretos.

Preciso de internet?
Só para transferir as ROMs e abrir as páginas de detalhes. O diagnóstico funciona totalmente offline.

Guia completo: www.mscsi.net/hiscan/pt
Transferir: Google Play — Hi-Scan Emulator
Escreva as suas perguntas, sugestões e relatos de erros neste tópico.
