Emulatore Hi-Scan per ELM327 e Tactrix Openport

​

Cos’è Hi-Scan Emulator?

Hi-Scan Pro è uno strumento di diagnosi professionale usato per anni nelle officine autorizzate, soprattutto Hyundai e Kia. Hi-Scan Emulator ne ricrea sul telefono processore, display e tastiera, così il software originale dello strumento (ROM) funziona senza modifiche.

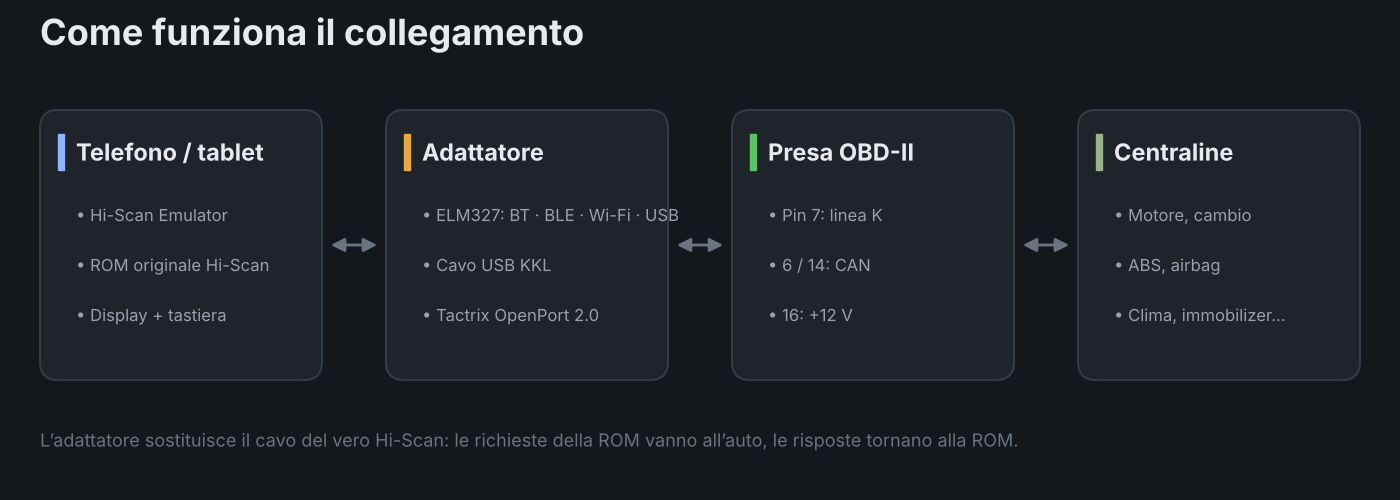

Per questo menu, schermate e funzioni sono quelli dello strumento reale: lettura e cancellazione dei codici guasto, dati in tempo reale, test degli attuatori, adattamenti e le altre funzioni di assistenza di ogni marca. Il collegamento all’auto avviene con un adattatore OBD economico e facile da trovare al posto del cavo dello strumento.

​

Cosa serve

• Uno smartphone, tablet o autoradio con Android 7.0 o successivo
• Un adattatore per il veicolo (vedi sotto)
• Un’auto con presa OBD-II. Le auto più vecchie con un’altra presa di diagnosi richiedono un cavo adattatore.
• Una connessione internet una volta, per scaricare il pacchetto ROM. La diagnosi funziona offline.

• ELM327: Bluetooth (classico e BLE), Wi-Fi o USB. La scelta più diffusa ed economica. Linea K (ISO 9141 / KWP2000) e CAN.
• Cavo USB KKL: Cavo linea K con chip FTDI sull’USB OTG del telefono. Per le auto più vecchie con linea K.
• Tactrix OpenPort 2.0: USB tramite OTG. Le inizializzazioni le fa lo strumento stesso; il collegamento più stabile, soprattutto su CAN.

​

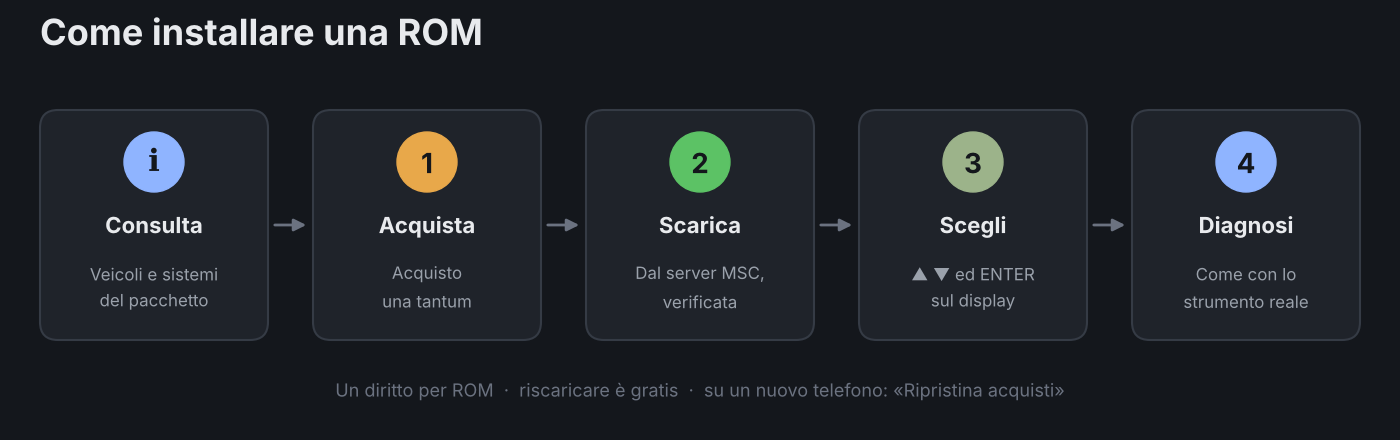

Pacchetti ROM e diritti di installazione

Ogni pacchetto ROM è il software Hi-Scan per un gruppo di marche. I pacchetti si scaricano dal server MSC nella pagina ROM dell’app. Al momento ci sono 27 pacchetti:

ALFA ROMEO / FIAT / LANCIA · AUDI / VOLKSWAGEN / SKODA / SEAT · BMW / MINI · BYD / CHERY / GEELY · CHRYSLER / JEEP / DODGE · CITROEN / PEUGEOT · FORD EUROPE · FORD USA / FORD AUSTRALIA · GM DAEWOO / CHEVROLET · GM HOLDEN · GM ISUZU · GM OPEL / SAAB · HONDA / ACURA · HYUNDAI / KIA · IRAN PRIDE / IRAN SAMAND · LADA · MAZDA · MERCEDES BENZ · MITSUBISHI · NISSAN / INFINITI · PROTON · RENAULT · SSANGYONG · SUBARU · SUZUKI / MARUTI / TATA / MAHINDRA · TOYOTA / LEXUS / SCION / DAIHATSU / PERODUA · VOLVO

​

• Ogni ROM usa un diritto di installazione. Un diritto è un acquisto una tantum; non c’è abbonamento.
• Prima di acquistare, tocca ⓘ accanto a una ROM per vedere quali veicoli e sistemi copre il pacchetto.
• Riscaricare in seguito una ROM che ha già un diritto è gratuito.
• Su un nuovo telefono tocca Ripristina acquisti con lo stesso account Google e i diritti tornano.
• Il collegamento al veicolo è incluso nella ROM, senza costi aggiuntivi. I prezzi aggiornati sono mostrati nell’app.

Primi passi

1. Installa l’app da Google Play.
2. Scegli l’adattatore in Menu → Impostazioni → Collegamento al veicolo. Associa prima l’adattatore Bluetooth nelle impostazioni Bluetooth del telefono; l’app elenca da sola gli adattatori associati. Per gli adattatori BLE usa Cerca BLE. Gli adattatori Wi-Fi di solito sono a 192.168.0.10:35000. Collega gli adattatori USB tramite OTG e consenti l’accesso.
3. In Menu → ROM trova il pacchetto della tua auto, acquista un diritto con Acquista 1 diritto di installazione e tocca il pulsante di download.
4. Il display LCD mostra le tue ROM: scegli con ▲ ▼ e premi ENTER.
5. Accendi il quadro. Il menu iniziale della ROM viene saltato e compare l’elenco di diagnosi (disattivabile nelle Impostazioni). Scegli marca, modello e sistema e lavora come con lo strumento reale.

Schermo e tasti dello strumento

​

In alto c’è il display LCD 320×240 dello strumento, sotto la tastiera dello strumento reale. I tasti fanno ciò che fanno sullo strumento:

• F1–F6: le funzioni indicate in fondo allo schermo (ad es. FIX, SCRN, FULL, GRPH)
• ▲ ▼ ◀ ▶ e ENTER: spostarsi e scegliere nei menu; ESC: indietro di un livello
• YES / NO: rispondere alle domande dello strumento; 0–9: scegliere una voce dal suo numero
• HELP, SHIFT, UNDO: tasti di aiuto e di seconda funzione della ROM

La riga sotto il display mostra il collegamento: TX / RX traffico dati, CAN linea CAN in uso, IF adattatore collegato; a destra la linea e la velocità. Un avviso giallo compare quando bisogna accendere il quadro.

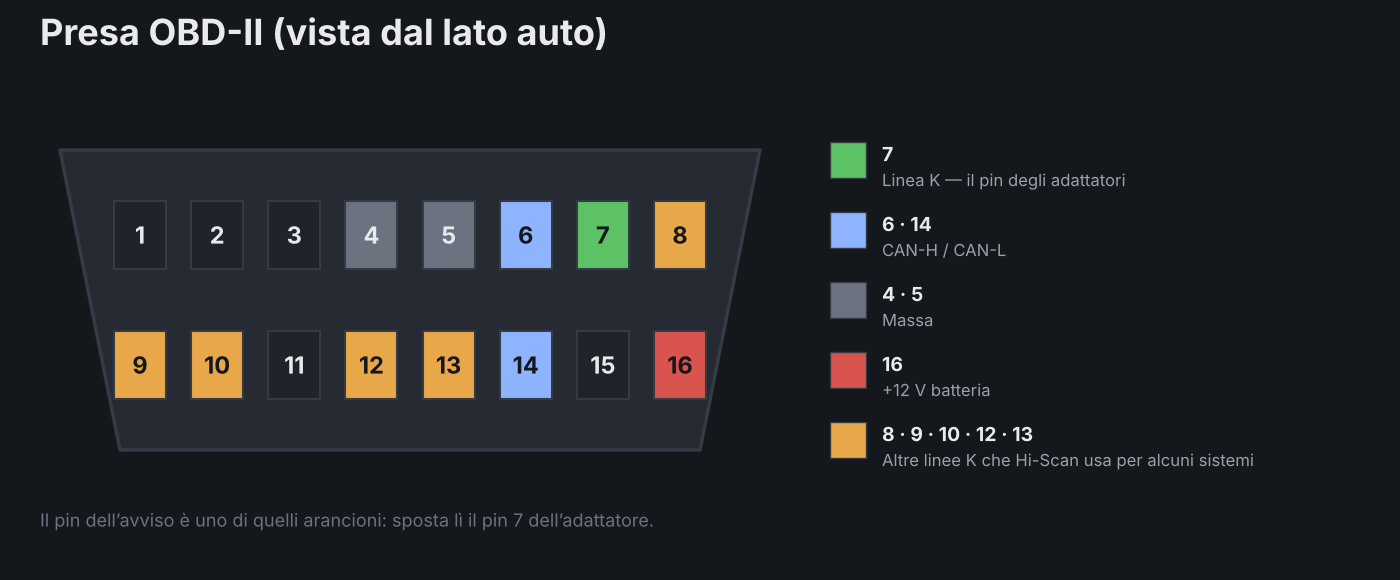

Avviso sul pin della linea K

Su alcune auto il vero Hi-Scan comunica con la centralina ABS, airbag o cambio tramite un altro pin della presa (come 8, 9, 12 o 13) invece del pin 7. Gli adattatori OBD hanno la linea K solo sul pin 7.

​

Se una centralina non risponde, l’app mostra quale pin stava usando la ROM. Sposta il pin 7 dell’adattatore su quel pin della presa dell’auto (cavo adattatore o spostamento del pin) e riprova. Se la ROM ha provato più pin, vengono elencati tutti.

Suggerimenti

• Modalità demo: scegli Demo come collegamento nelle Impostazioni per esplorare i menu senza auto.
• Linea K veloce: velocizza i dati in tempo reale sulle auto con linea K; disattivala nelle Impostazioni se mancano valori.
• Condividi registro: per problemi di collegamento inviaci il registro con Menu → Condividi registro; è il modo più rapido per risolvere.
• Salva / carica stato: salva lo stato attuale dello strumento e riprendi più tardi da dove avevi lasciato.
• Colori del display: display verde, bianco o blu nelle Impostazioni.

Domande frequenti

Non riesco a collegarmi all’adattatore Bluetooth.
Associa prima l’adattatore nelle impostazioni Bluetooth del telefono, consenti «Dispositivi nelle vicinanze» e accendi il quadro. L’app sceglie da sola l’adattatore associato. Se l’adattatore offre Bluetooth classico e BLE, usa il collegamento classico.

L’app dice «La centralina non risponde».
Probabilmente questo sistema comunica su un pin diverso dal 7. Sposta il pin 7 dell’adattatore sul pin indicato nell’avviso. Se è già il pin 7, controlla quadro, modello e sistema.

Ho reinstallato l’app. Dove sono i miei diritti?
Tocca Ripristina acquisti nella pagina ROM. Con lo stesso account Google i diritti tornano e le ROM con diritto si riscaricano gratis.

Se elimino una ROM riavrò il diritto?
No, il diritto resta legato a quella ROM per sempre. Puoi riscaricarla gratis quando vuoi.

Nel menu CARB OBD-II del pacchetto HYUNDAI KIA il regime motore è troppo alto.
Dipende dalla tabella OBD generica di quella ROM (regime e massa d’aria). Scegli l’auto dal menu Hyundai o Kia e i valori sono corretti.

Serve internet?
Solo per scaricare le ROM e aprire le pagine di dettaglio. La diagnosi funziona completamente offline.

Guida completa: www.mscsi.net/hiscan/it
Scarica: Google Play — Hi-Scan Emulator
Scrivete domande, suggerimenti e segnalazioni di errori in questa discussione.
