Hi-Scan-Emulator für ELM327 & Tactrix Openport

​

Was ist Hi-Scan Emulator?

Hi-Scan Pro ist ein professionelles Diagnosegerät, das Werkstätten jahrelang eingesetzt haben, vor allem für Hyundai und Kia. Hi-Scan Emulator bildet Prozessor, Display und Tastatur des Geräts auf dem Handy nach; die Originalsoftware (ROM) läuft unverändert.

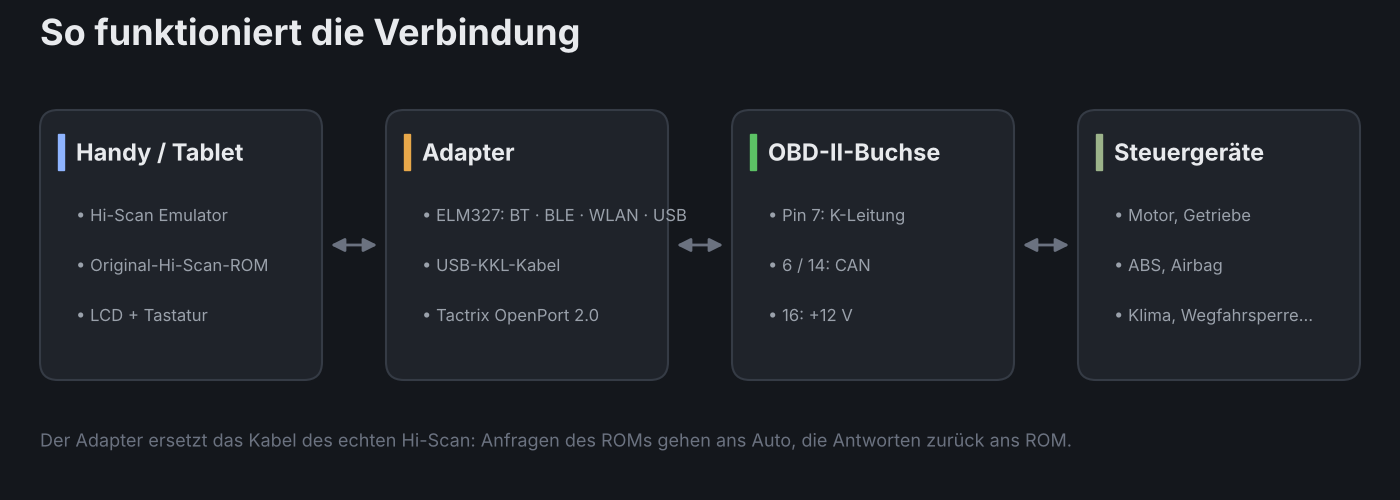

Deshalb sind Menüs, Bildschirme und Funktionen die des echten Geräts: Fehlercodes lesen und löschen, Live-Daten, Stellgliedtests, Anpassungen und die weiteren Servicefunktionen jeder Marke. Die Verbindung zum Auto läuft über einen günstigen, überall erhältlichen OBD-Adapter statt über das Gerätekabel.

​

Was Sie brauchen

• Ein Android-Handy, Tablet oder Autoradio mit Android 7.0 oder neuer
• Einen Fahrzeugadapter (siehe unten)
• Ein Auto mit OBD-II-Buchse. Ältere Fahrzeuge mit anderer Diagnosebuchse brauchen ein passendes Adapterkabel.
• Einmal eine Internetverbindung zum Herunterladen des ROM-Pakets. Die Diagnose selbst läuft offline.

• ELM327: Bluetooth (klassisch und BLE), WLAN oder USB. Die verbreitetste und günstigste Wahl. K-Leitung (ISO 9141 / KWP2000) und CAN.
• USB-KKL-Kabel: K-Leitungskabel mit FTDI-Chip am USB-OTG des Handys. Für ältere K-Leitungs-Fahrzeuge.
• Tactrix OpenPort 2.0: USB über OTG. Das Gerät führt die Inits selbst aus; die stabilste Verbindung, besonders bei CAN.

​

ROM-Pakete und Installationsrechte

Jedes ROM-Paket ist die Hi-Scan-Software für eine Gruppe von Marken. Die Pakete werden auf der Seite ROMs der App vom MSC-Server geladen. Derzeit gibt es 27 Pakete:

ALFA ROMEO / FIAT / LANCIA · AUDI / VOLKSWAGEN / SKODA / SEAT · BMW / MINI · BYD / CHERY / GEELY · CHRYSLER / JEEP / DODGE · CITROEN / PEUGEOT · FORD EUROPE · FORD USA / FORD AUSTRALIA · GM DAEWOO / CHEVROLET · GM HOLDEN · GM ISUZU · GM OPEL / SAAB · HONDA / ACURA · HYUNDAI / KIA · IRAN PRIDE / IRAN SAMAND · LADA · MAZDA · MERCEDES BENZ · MITSUBISHI · NISSAN / INFINITI · PROTON · RENAULT · SSANGYONG · SUBARU · SUZUKI / MARUTI / TATA / MAHINDRA · TOYOTA / LEXUS / SCION / DAIHATSU / PERODUA · VOLVO

​

• Jedes ROM belegt ein Installationsrecht. Ein Recht ist ein Einmalkauf; es gibt kein Abo.
• Vor dem Kauf zeigt ⓘ neben einem ROM, welche Fahrzeuge und Systeme das Paket abdeckt.
• Ein ROM, das bereits ein Recht hat, später erneut herunterzuladen, ist kostenlos.
• Auf einem neuen Handy tippen Sie mit demselben Google-Konto auf Käufe wiederherstellen; Ihre Rechte kommen zurück.
• Die Fahrzeugverbindung ist im ROM enthalten, ohne Zusatzkosten. Aktuelle Preise zeigt die App.

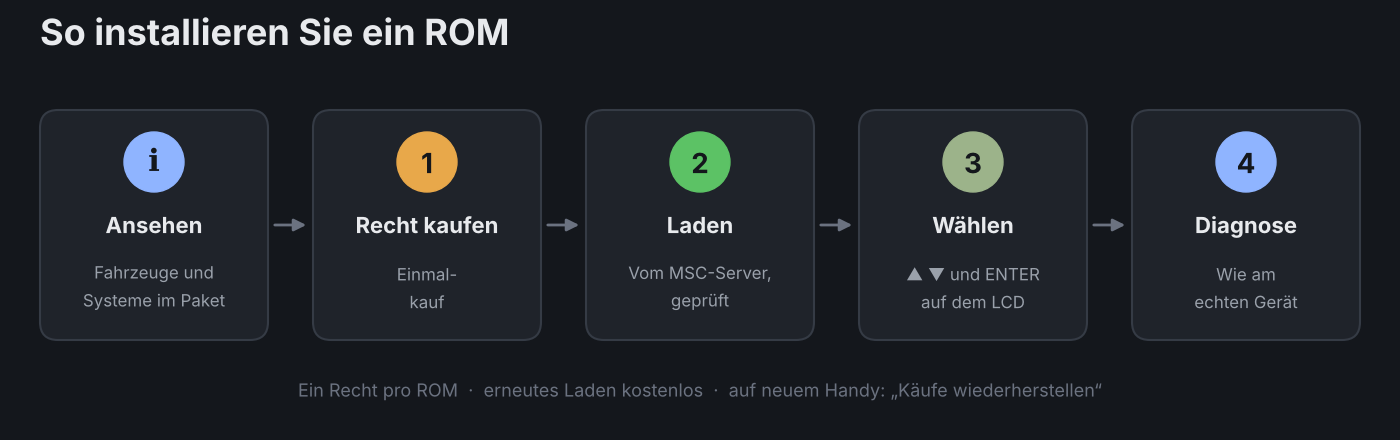

Erste Schritte

1. Installieren Sie die App aus Google Play.
2. Wählen Sie Ihren Adapter unter Menü → Einstellungen → Fahrzeugverbindung. Koppeln Sie einen Bluetooth-Adapter zuerst in den Bluetooth-Einstellungen des Handys; die App listet gekoppelte Adapter selbst. Für BLE-Adapter BLE suchen verwenden. WLAN-Adapter sind meist unter 192.168.0.10:35000 erreichbar. USB-Adapter per OTG anschließen und den Zugriff erlauben.
3. Suchen Sie unter Menü → ROMs das Paket für Ihr Auto, kaufen Sie mit 1 Installationsrecht kaufen ein Recht und tippen Sie auf Herunterladen.
4. Das LCD auf dem Hauptbildschirm listet Ihre ROMs: mit ▲ ▼ wählen und ENTER drücken.
5. Zündung einschalten. Das Startmenü des ROMs wird übersprungen und die Fahrzeugdiagnose erscheint (abschaltbar in den Einstellungen). Marke, Modell und System wählen und wie am echten Gerät arbeiten.

Gerätebildschirm und Tasten

​

Oben das 320×240-LCD des Geräts, darunter die Tastatur des echten Geräts. Die Tasten tun dasselbe wie am Gerät:

• F1–F6: die unten auf dem Bildschirm beschrifteten Funktionen (z. B. FIX, SCRN, FULL, GRPH)
• ▲ ▼ ◀ ▶ und ENTER: in Menüs bewegen und wählen; ESC: eine Ebene zurück
• YES / NO: Fragen des Geräts beantworten; 0–9: Eintrag über seine Nummer wählen
• HELP, SHIFT, UNDO: Hilfe- und Zweitfunktionstasten des ROMs

Die Zeile unter dem LCD zeigt die Verbindung: TX / RX Datenverkehr, CAN CAN-Leitung aktiv, IF Adapter verbunden; rechts Leitung und Geschwindigkeit. Ein gelber Hinweis erscheint, wenn die Zündung eingeschaltet werden muss.

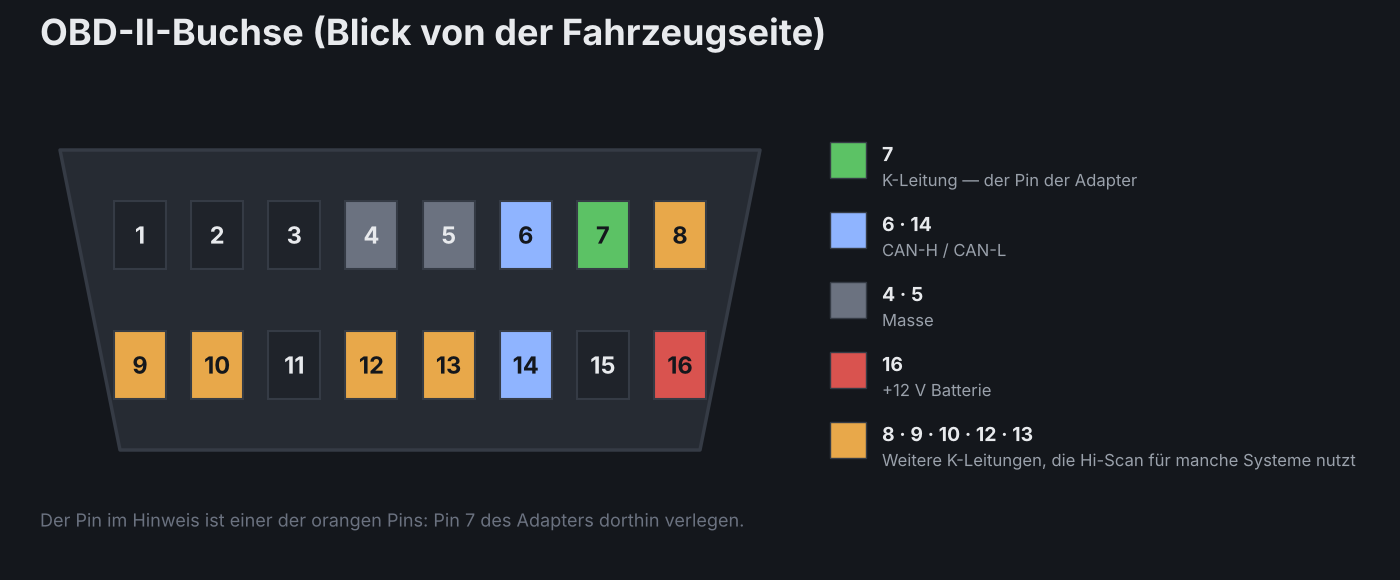

Hinweis zum K-Leitungs-Pin

Bei manchen Fahrzeugen spricht das echte Hi-Scan ABS-, Airbag- oder Getriebesteuergeräte über einen anderen Pin der Buchse an (etwa 8, 9, 12 oder 13) statt über Pin 7. OBD-Adapter haben die K-Leitung nur an Pin 7.

​

Antwortet ein Steuergerät nicht, zeigt die App, welchen Pin das ROM verwendet hat. Verlegen Sie Pin 7 des Adapters auf diesen Pin der Fahrzeugbuchse (Adapterkabel oder Pin umstecken) und versuchen Sie es erneut. Hat das ROM mehrere Pins probiert, werden alle aufgeführt.

Tipps

• Demo-Modus: In den Einstellungen Demo als Verbindung wählen, um die Menüs ohne Auto zu erkunden.
• Schnelle K-Leitung: beschleunigt Live-Daten bei K-Leitungs-Fahrzeugen; bei fehlenden Werten in den Einstellungen ausschalten.
• Protokoll teilen: Bei Verbindungsproblemen senden Sie uns das Protokoll über Menü → Protokoll teilen; so finden wir den Fehler am schnellsten.
• Zustand speichern / laden: den aktuellen Gerätezustand sichern und später dort weitermachen.
• LCD-Farben: grünes, weißes oder blaues Display in den Einstellungen.

Häufige Fragen

Ich kann mich nicht mit dem Bluetooth-Adapter verbinden.
Koppeln Sie den Adapter zuerst in den Bluetooth-Einstellungen des Handys, erlauben Sie „Geräte in der Nähe“ und schalten Sie die Zündung ein. Die App wählt den gekoppelten Adapter selbst. Bietet der Adapter klassisches Bluetooth und BLE, nutzen Sie die klassische Verbindung.

Die App meldet „Das Steuergerät antwortet nicht“.
Dieses System spricht vermutlich über einen anderen Pin als 7. Verlegen Sie Pin 7 des Adapters auf den im Hinweis genannten Pin. Ist es bereits Pin 7, prüfen Sie Zündung, Modell und System.

Ich habe die App neu installiert. Wo sind meine Rechte?
Tippen Sie auf der Seite ROMs auf Käufe wiederherstellen. Mit demselben Google-Konto kommen Ihre Rechte zurück, und ROMs mit Recht lassen sich kostenlos neu laden.

Bekomme ich das Recht zurück, wenn ich ein ROM lösche?
Nein, das Recht bleibt dauerhaft bei diesem ROM. Sie können das ROM jederzeit kostenlos erneut laden.

Im Menü CARB OBD-II des Pakets HYUNDAI KIA ist die Drehzahl viel zu hoch.
Das liegt an der allgemeinen OBD-Tabelle dieses ROMs (Drehzahl und Luftmasse). Wählen Sie Ihr Auto über das Hyundai- oder Kia-Menü, dann stimmen die Werte.

Brauche ich Internet?
Nur zum Herunterladen der ROMs und für die Detailseiten. Die Fahrzeugdiagnose funktioniert komplett offline.

Ausführliche Anleitung: www.mscsi.net/hiscan/de
Herunterladen: Google Play — Hi-Scan Emulator
Fragen, Vorschläge und Fehlermeldungen bitte in diesem Thema.
