Эмулятор Hi-Scan для ELM327 и Tactrix Openport

​

Что такое Hi-Scan Emulator?

Hi-Scan Pro — профессиональный диагностический сканер, который много лет использовали дилерские сервисы, прежде всего Hyundai и Kia. Hi-Scan Emulator воспроизводит на телефоне его процессор, дисплей и клавиатуру, поэтому оригинальная программа прибора (ROM) работает без изменений.

Поэтому меню, экраны и функции такие же, как у настоящего прибора: чтение и удаление кодов неисправностей, текущие данные, тесты исполнительных механизмов, адаптации и другие сервисные функции каждой марки. Связь с автомобилем идёт через недорогой и распространённый OBD-адаптер вместо фирменного кабеля.

​

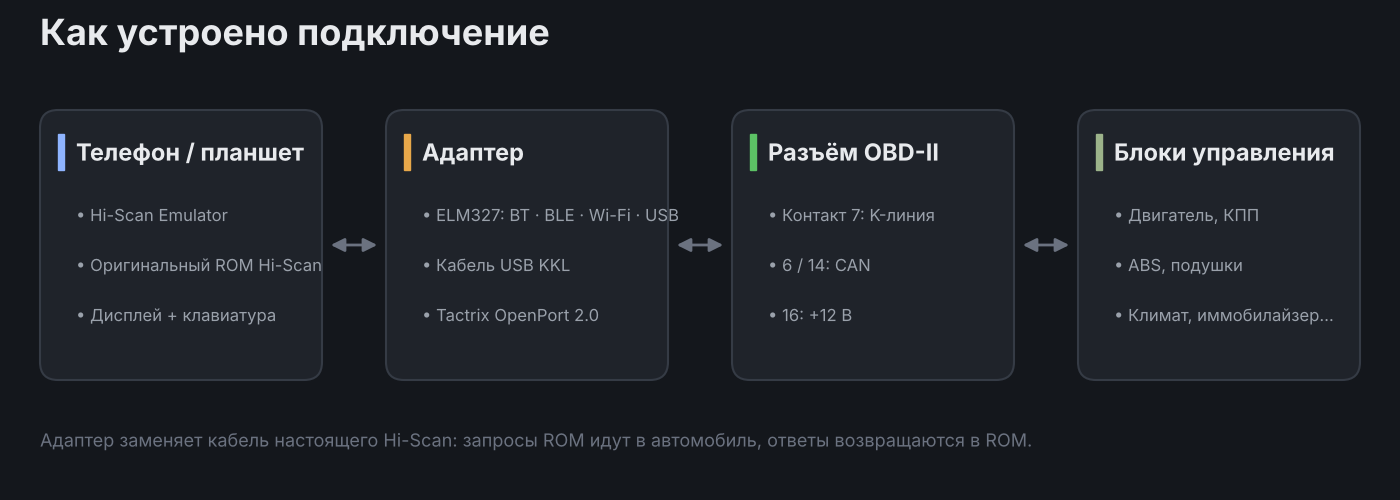

Что нужно

• Android-телефон, планшет или автомагнитола с Android 7.0 или новее
• Автомобильный адаптер (см. ниже)
• Автомобиль с разъёмом OBD-II. Для старых машин с другим диагностическим разъёмом нужен переходник.
• Один раз интернет — чтобы скачать пакет ROM. Сама диагностика работает без интернета.

• ELM327: Bluetooth (классический и BLE), Wi-Fi или USB. Самый распространённый и дешёвый вариант. K-линия (ISO 9141 / KWP2000) и CAN.
• Кабель USB KKL: Кабель K-линии на чипе FTDI через USB OTG телефона. Для старых автомобилей с K-линией.
• Tactrix OpenPort 2.0: USB через OTG. Инициализацию выполняет сам прибор; самая стабильная связь, особенно по CAN.

​

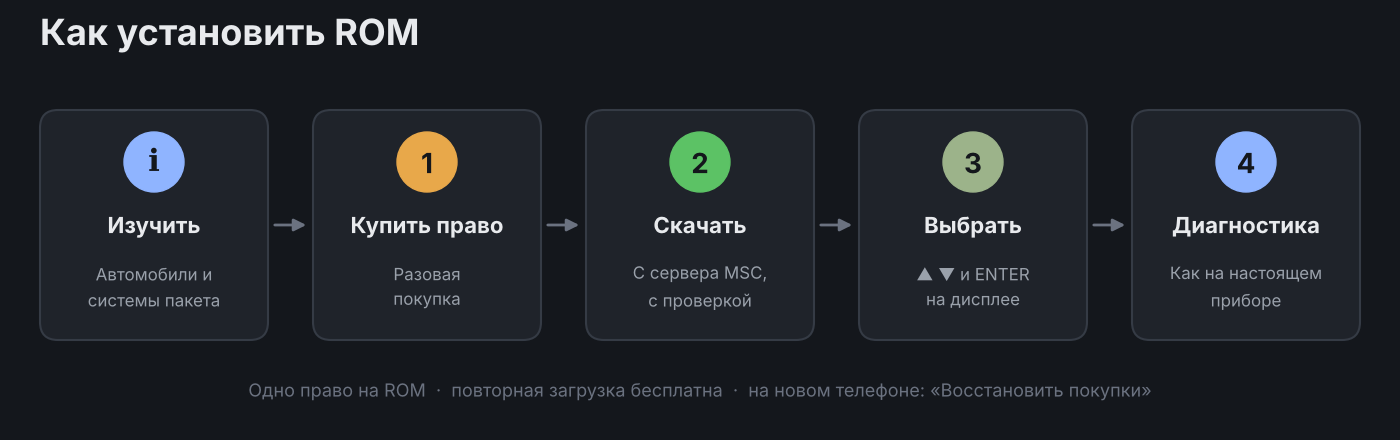

Пакеты ROM и права на установку

Каждый пакет ROM — это программа Hi-Scan для группы марок. Пакеты скачиваются с сервера MSC на странице ROM-файлы приложения. Сейчас доступно 27 пакетов:

ALFA ROMEO / FIAT / LANCIA · AUDI / VOLKSWAGEN / SKODA / SEAT · BMW / MINI · BYD / CHERY / GEELY · CHRYSLER / JEEP / DODGE · CITROEN / PEUGEOT · FORD EUROPE · FORD USA / FORD AUSTRALIA · GM DAEWOO / CHEVROLET · GM HOLDEN · GM ISUZU · GM OPEL / SAAB · HONDA / ACURA · HYUNDAI / KIA · IRAN PRIDE / IRAN SAMAND · LADA · MAZDA · MERCEDES BENZ · MITSUBISHI · NISSAN / INFINITI · PROTON · RENAULT · SSANGYONG · SUBARU · SUZUKI / MARUTI / TATA / MAHINDRA · TOYOTA / LEXUS / SCION / DAIHATSU / PERODUA · VOLVO

​

• Каждый ROM занимает одно право на установку. Право покупается один раз; подписки нет.
• Перед покупкой нажмите ⓘ рядом с ROM, чтобы увидеть, какие автомобили и системы входят в пакет.
• Повторная загрузка ROM, у которого уже есть право, бесплатна.
• На новом телефоне нажмите Восстановить покупки с тем же аккаунтом Google — права вернутся.
• Подключение к автомобилю входит в ROM без доплаты. Актуальные цены показаны в приложении.

Начало работы

1. Установите приложение из Google Play.
2. Выберите адаптер в Меню → Настройки → Подключение к автомобилю. Bluetooth-адаптер сначала сопрягите в настройках Bluetooth телефона; приложение само покажет сопряжённые адаптеры. Для BLE-адаптеров используйте Поиск BLE. Wi-Fi-адаптеры обычно доступны по адресу 192.168.0.10:35000. USB-адаптер подключите через OTG и разрешите доступ.
3. На странице Меню → ROM-файлы найдите пакет для своей машины, купите право кнопкой Купить 1 право на установку и нажмите кнопку загрузки.

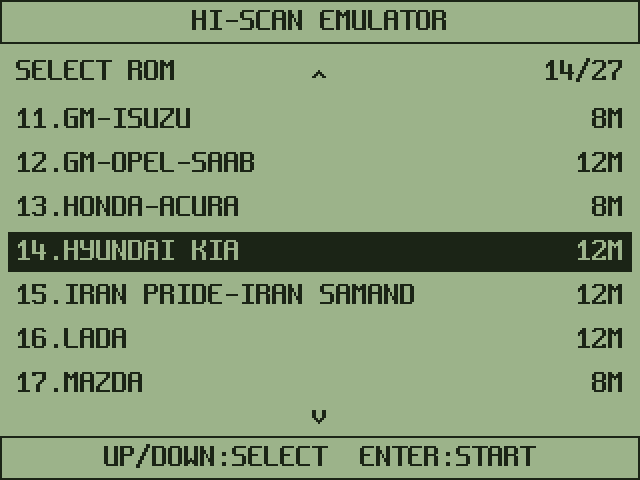

4. На дисплее главного экрана появится список ROM: выберите кнопками ▲ ▼ и нажмите ENTER.
5. Включите зажигание. Стартовое меню ROM пропускается, и открывается список диагностики (можно отключить в настройках). Выберите марку, модель и систему и работайте как на настоящем приборе.

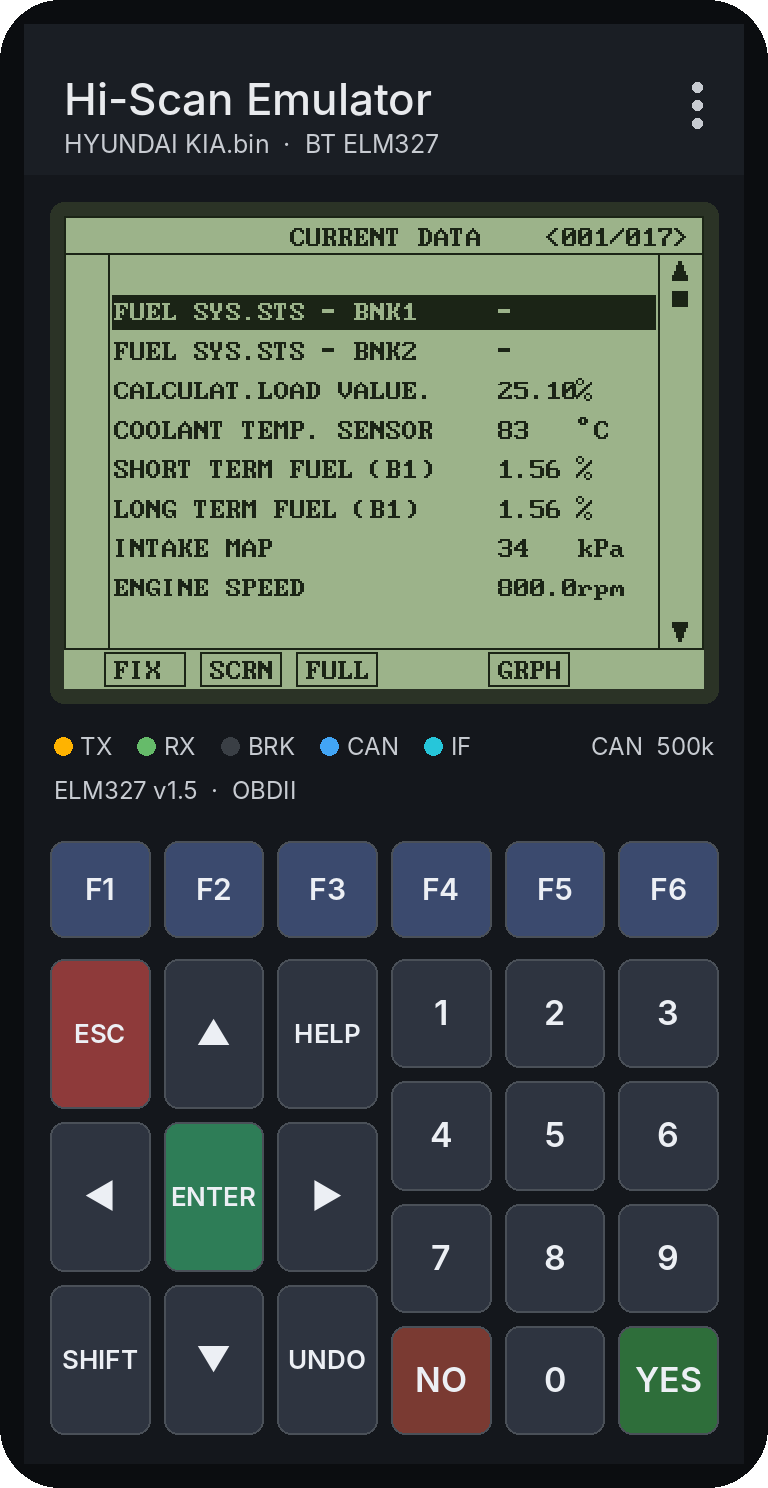

Экран и кнопки прибора

​

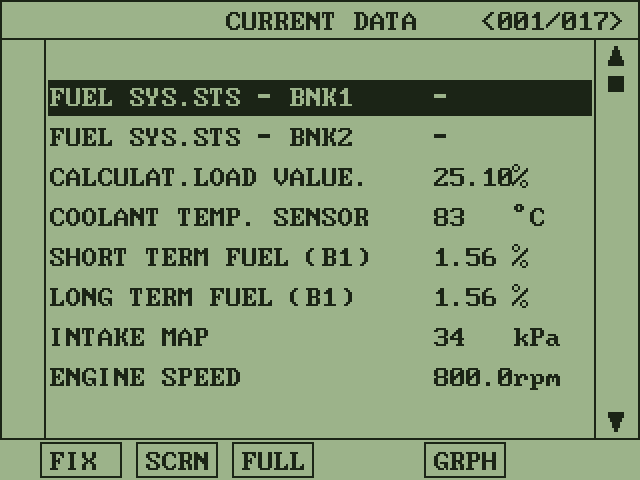

Вверху — дисплей прибора 320×240, внизу — клавиатура настоящего прибора. Кнопки работают так же, как на приборе:

• F1–F6: функции, подписанные внизу экрана (например, FIX, SCRN, FULL, GRPH)
• ▲ ▼ ◀ ▶ и ENTER: перемещение и выбор в меню; ESC: на уровень назад
• YES / NO: ответы на вопросы прибора; 0–9: выбор пункта по номеру
• HELP, SHIFT, UNDO: собственные кнопки помощи и второй функции ROM

Строка под дисплеем показывает связь: TX / RX обмен данными, CAN используется линия CAN, IF адаптер подключён; справа — линия и скорость. Жёлтая подсказка появляется, когда нужно включить зажигание.

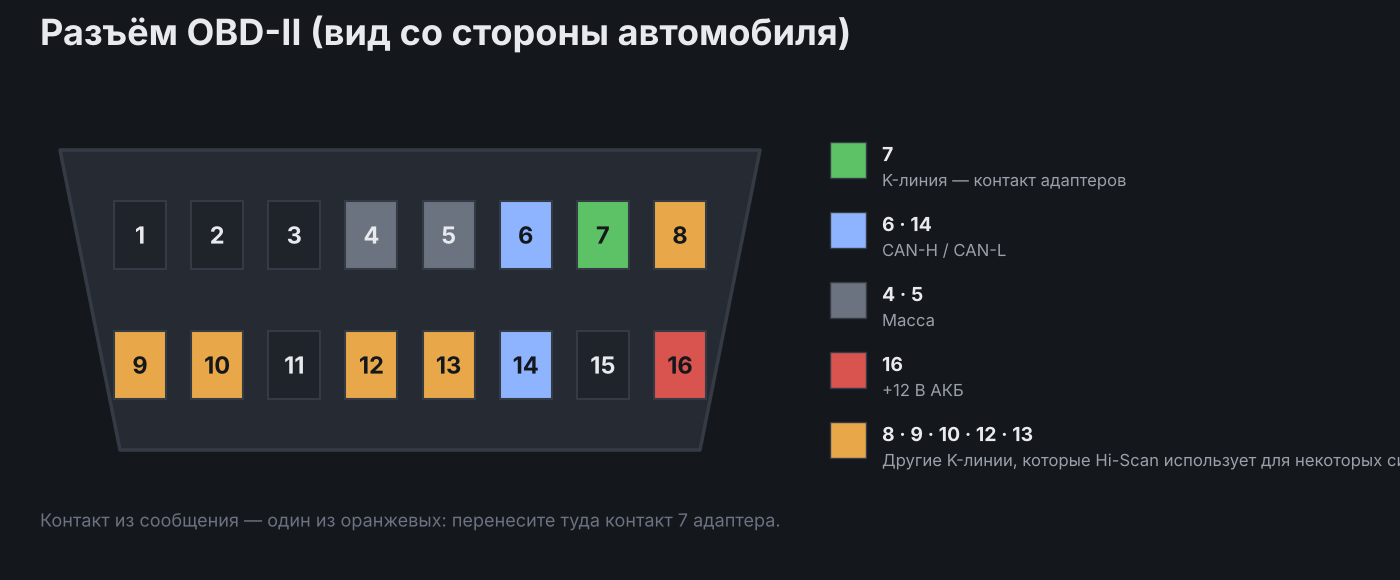

Контакт K-линии

На некоторых автомобилях настоящий Hi-Scan связывается с блоками ABS, подушек безопасности или коробки передач через другой контакт разъёма (например, 8, 9, 12 или 13), а не через контакт 7. У OBD-адаптеров K-линия есть только на контакте 7.

​

Если блок не отвечает, приложение показывает, какой контакт использовал ROM. Перенесите контакт 7 адаптера на этот контакт разъёма автомобиля (переходник или перестановка контакта) и повторите. Если ROM пробовал несколько контактов, будут показаны все.

Советы

• Демо-режим: выберите в настройках подключение «Демо», чтобы посмотреть меню без автомобиля.
• Быстрая K-линия: ускоряет текущие данные на машинах с K-линией; если значения пропадают, отключите в настройках.
• Поделиться журналом: при проблемах со связью отправьте нам журнал обмена через Меню → Поделиться журналом — так мы быстрее всего найдём причину.
• Сохранить / загрузить состояние: сохраните текущее состояние прибора и продолжите позже с того же места.
• Цвет дисплея: зелёный, белый или синий экран в настройках.

Частые вопросы

Не удаётся подключиться к Bluetooth-адаптеру.
Сначала сопрягите адаптер в настройках Bluetooth телефона, разрешите доступ к «Устройствам поблизости» и включите зажигание. Приложение само выберет сопряжённый адаптер. Если адаптер поддерживает и классический Bluetooth, и BLE, используйте классическое подключение.

Приложение пишет «Блок управления не отвечает».
Скорее всего, эта система работает не через контакт 7. Перенесите контакт 7 адаптера на контакт, указанный в сообщении. Если это уже контакт 7, проверьте зажигание, модель и систему.

Я переустановил приложение. Где мои права?
Нажмите Восстановить покупки на странице ROM-файлы. С тем же аккаунтом Google права вернутся, а ROM с правом можно бесплатно скачать снова.

Вернётся ли право, если удалить ROM?
Нет, право навсегда закреплено за этим ROM. Его можно бесплатно скачать снова в любое время.

В меню CARB OBD-II пакета HYUNDAI KIA обороты двигателя слишком высокие.
Это особенность общей OBD-таблицы этого ROM (обороты и массовый расход воздуха). Выберите автомобиль через меню Hyundai или Kia — там значения правильные.

Нужен ли интернет?
Только для загрузки ROM и страниц с описанием. Диагностика полностью работает без интернета.

Подробное руководство: www.mscsi.net/hiscan/ru
Скачать: Google Play — Hi-Scan Emulator
Вопросы, предложения и сообщения об ошибках пишите в этой теме.
