Руководство

Что такое Hi-Scan Emulator?

Hi-Scan Pro — профессиональный диагностический сканер, который много лет использовали дилерские сервисы, прежде всего Hyundai и Kia. Hi-Scan Emulator воспроизводит на телефоне его процессор, дисплей и клавиатуру, поэтому оригинальная программа прибора (ROM) работает без изменений.

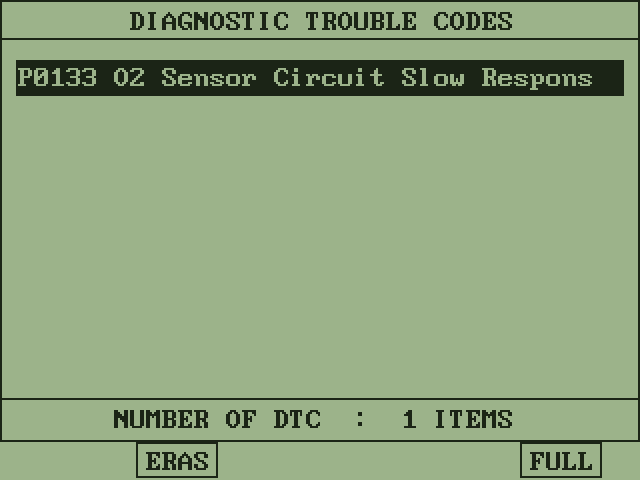

Поэтому меню, экраны и функции такие же, как у настоящего прибора: чтение и удаление кодов неисправностей, текущие данные, тесты исполнительных механизмов, адаптации и другие сервисные функции каждой марки. Связь с автомобилем идёт через недорогой и распространённый OBD-адаптер вместо фирменного кабеля.

Экраны сняты с эмулятора; значения приведены для примера.

Что нужно

• Android-телефон, планшет или автомагнитола с Android 7.0 или новее
• Автомобильный адаптер (см. ниже)
• Автомобиль с разъёмом OBD-II. Для старых машин с другим диагностическим разъёмом нужен переходник.
• Один раз интернет — чтобы скачать пакет ROM. Сама диагностика работает без интернета.

Если ELM327 поддерживает и классический Bluetooth, и BLE, выбирайте классический (список сопряжённых устройств): он лучше справляется с большим потоком данных.

Пакеты ROM и права на установку

Каждый пакет ROM — это программа Hi-Scan для группы марок. Пакеты скачиваются с сервера MSC на странице ROM-файлы приложения. Сейчас доступно 27 пакетов:

• Каждый ROM занимает одно право на установку. Право покупается один раз; подписки нет.
• Перед покупкой нажмите ⓘ рядом с ROM, чтобы увидеть, какие автомобили и системы входят в пакет.
• Повторная загрузка ROM, у которого уже есть право, бесплатна.
• На новом телефоне нажмите Восстановить покупки с тем же аккаунтом Google — права вернутся.
• Подключение к автомобилю входит в ROM без доплаты. Актуальные цены показаны в приложении.

Начало работы

1. Установите приложение из Google Play.
2. Выберите адаптер в Меню → Настройки → Подключение к автомобилю. Bluetooth-адаптер сначала сопрягите в настройках Bluetooth телефона; приложение само покажет сопряжённые адаптеры. Для BLE-адаптеров используйте Поиск BLE. Wi-Fi-адаптеры обычно доступны по адресу 192.168.0.10:35000. USB-адаптер подключите через OTG и разрешите доступ.
3. На странице Меню → ROM-файлы найдите пакет для своей машины, купите право кнопкой Купить 1 право на установку и нажмите кнопку загрузки.
4. На дисплее главного экрана появится список ROM: выберите кнопками ▲ ▼ и нажмите ENTER.

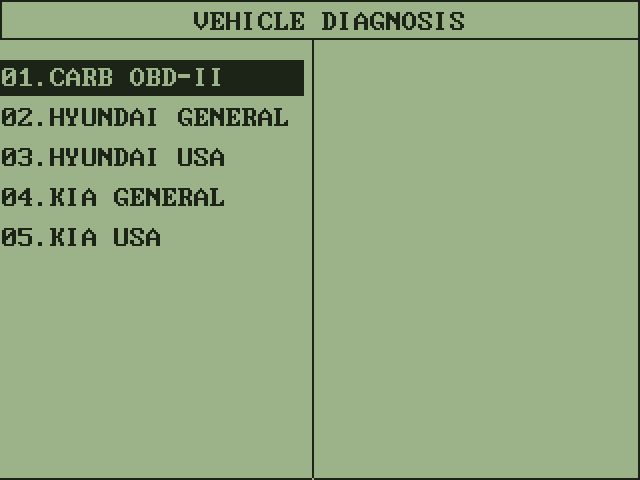

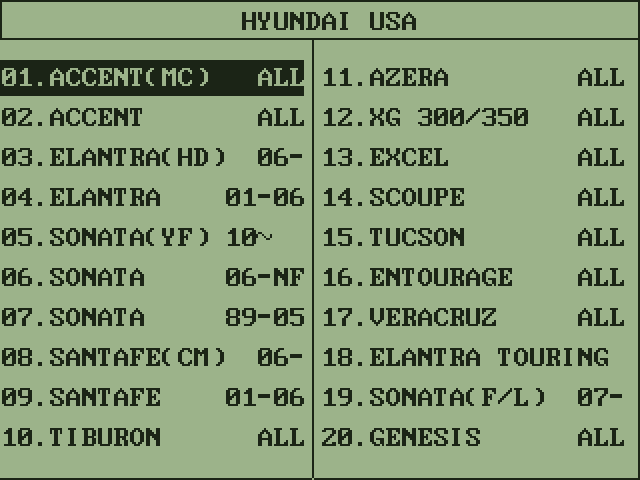

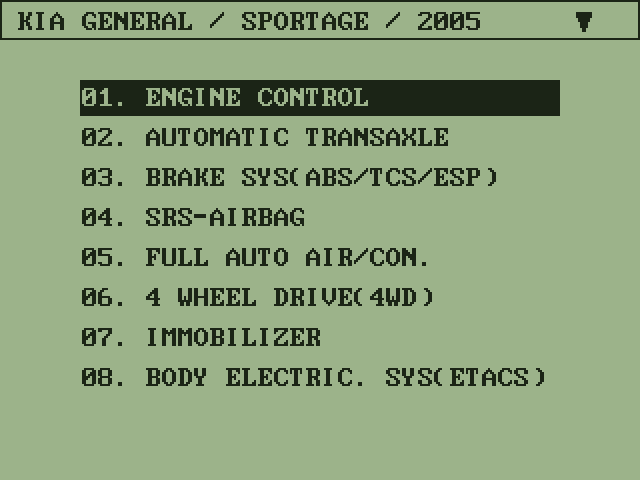

5. Включите зажигание. Стартовое меню ROM пропускается, и открывается список диагностики (можно отключить в настройках). Выберите марку, модель и систему и работайте как на настоящем приборе.

Экран и кнопки прибора

Вверху — дисплей прибора 320×240, внизу — клавиатура настоящего прибора. Кнопки работают так же, как на приборе:

• F1–F6: функции, подписанные внизу экрана (например, FIX, SCRN, FULL, GRPH)
• ▲ ▼ ◀ ▶ и ENTER: перемещение и выбор в меню; ESC: на уровень назад
• YES / NO: ответы на вопросы прибора; 0–9: выбор пункта по номеру
• HELP, SHIFT, UNDO: собственные кнопки помощи и второй функции ROM

Строка под дисплеем показывает связь: TX / RX обмен данными, CAN используется линия CAN, IF адаптер подключён; справа — линия и скорость. Жёлтая подсказка появляется, когда нужно включить зажигание.

Советы

• Демо-режим: выберите в настройках подключение «Демо», чтобы посмотреть меню без автомобиля.
• Быстрая K-линия: ускоряет текущие данные на машинах с K-линией; если значения пропадают, отключите в настройках.
• Поделиться журналом: при проблемах со связью отправьте нам журнал обмена через Меню → Поделиться журналом — так мы быстрее всего найдём причину.
• Сохранить / загрузить состояние: сохраните текущее состояние прибора и продолжите позже с того же места.
• Цвет дисплея: зелёный, белый или синий экран в настройках.

Контакт K-линии

На некоторых автомобилях настоящий Hi-Scan связывается с блоками ABS, подушек безопасности или коробки передач через другой контакт разъёма (например, 8, 9, 12 или 13), а не через контакт 7. У OBD-адаптеров K-линия есть только на контакте 7.

Если блок не отвечает, приложение показывает, какой контакт использовал ROM. Перенесите контакт 7 адаптера на этот контакт разъёма автомобиля (переходник или перестановка контакта) и повторите. Если ROM пробовал несколько контактов, будут показаны все.

Частые вопросы

Важно

Выполняйте диагностику и сервисные работы по инструкциям производителя автомобиля и на свою ответственность. Не пользуйтесь приложением во время движения. Hi-Scan, Carman Scan и марки автомобилей — товарные знаки их владельцев; MSC Electronics с ними не связана.
