Emulador Hi-Scan para ELM327 y Tactrix Openport

​

¿Qué es Hi-Scan Emulator?

Hi-Scan Pro es un equipo profesional de diagnóstico que los talleres oficiales usaron durante años, sobre todo para Hyundai y Kia. Hi-Scan Emulator reproduce en el móvil su procesador, pantalla y teclado, de modo que el software original del equipo (ROM) funciona sin cambios.

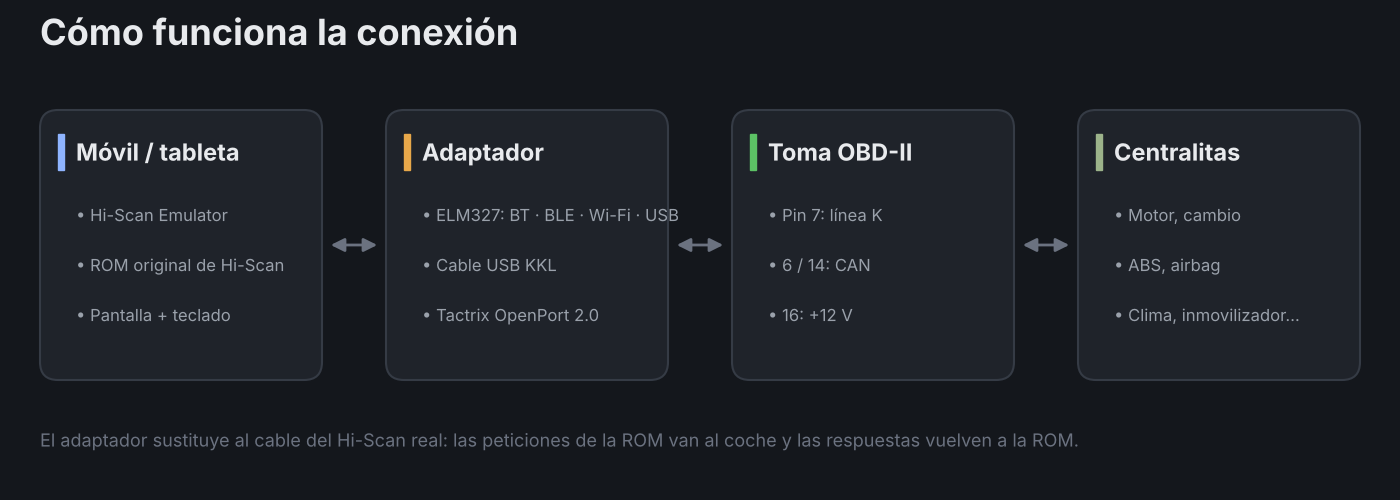

Por eso los menús, pantallas y funciones son los del equipo real: leer y borrar códigos de avería, datos en vivo, pruebas de actuadores, adaptaciones y las demás funciones de servicio de cada marca. La conexión al coche se hace con un adaptador OBD barato y fácil de encontrar en lugar del cable del equipo.

​

Qué necesita

• Un móvil, tableta o radio de coche con Android 7.0 o posterior
• Un adaptador para el vehículo (ver abajo)
• Un coche con toma OBD-II. Los coches antiguos con otra toma de diagnóstico necesitan un cable adaptador.
• Conexión a internet una vez, para descargar el paquete ROM. El diagnóstico funciona sin conexión.

• ELM327: Bluetooth (clásico y BLE), Wi-Fi o USB. La opción más común y barata. Línea K (ISO 9141 / KWP2000) y CAN.
• Cable USB KKL: Cable de línea K con chip FTDI en el USB OTG del móvil. Para coches antiguos con línea K.
• Tactrix OpenPort 2.0: USB mediante OTG. El propio equipo hace las inicializaciones; la conexión más estable, sobre todo en CAN.

​

Paquetes ROM y derechos de instalación

Cada paquete ROM es el software de Hi-Scan para un grupo de marcas. Los paquetes se descargan del servidor de MSC en la página ROM de la app. Actualmente hay 27 paquetes:

ALFA ROMEO / FIAT / LANCIA · AUDI / VOLKSWAGEN / SKODA / SEAT · BMW / MINI · BYD / CHERY / GEELY · CHRYSLER / JEEP / DODGE · CITROEN / PEUGEOT · FORD EUROPE · FORD USA / FORD AUSTRALIA · GM DAEWOO / CHEVROLET · GM HOLDEN · GM ISUZU · GM OPEL / SAAB · HONDA / ACURA · HYUNDAI / KIA · IRAN PRIDE / IRAN SAMAND · LADA · MAZDA · MERCEDES BENZ · MITSUBISHI · NISSAN / INFINITI · PROTON · RENAULT · SSANGYONG · SUBARU · SUZUKI / MARUTI / TATA / MAHINDRA · TOYOTA / LEXUS / SCION / DAIHATSU / PERODUA · VOLVO

​

• Cada ROM usa un derecho de instalación. Un derecho es una compra única; no hay suscripción.
• Antes de comprar, toque ⓘ junto a una ROM para ver qué vehículos y sistemas cubre el paquete.
• Volver a descargar más tarde una ROM que ya tiene derecho es gratis.
• En un móvil nuevo, toque Restaurar compras con la misma cuenta de Google y sus derechos vuelven.
• La conexión al vehículo viene incluida con la ROM, sin coste adicional. Los precios actuales se muestran en la app.

Primeros pasos

1. Instale la app desde Google Play.
2. Elija su adaptador en Menú → Ajustes → Conexión con el vehículo. Vincule primero el adaptador Bluetooth en los ajustes de Bluetooth del móvil; la app muestra los adaptadores vinculados. Para adaptadores BLE use Buscar BLE. Los adaptadores Wi-Fi suelen estar en 192.168.0.10:35000. Conecte los adaptadores USB por OTG y permita el acceso.

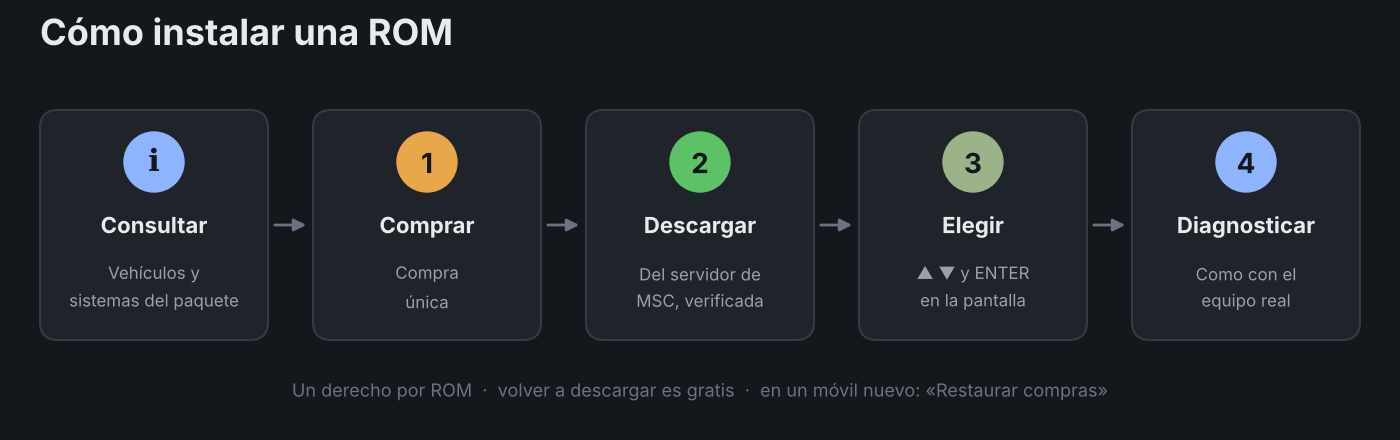

3. En Menú → ROM, busque el paquete de su coche, compre un derecho con Comprar 1 derecho de instalación y pulse el botón de descarga.
4. La pantalla LCD muestra sus ROM: elija con ▲ ▼ y pulse ENTER.
5. Dé el contacto. El menú inicial de la ROM se omite y aparece la lista de diagnóstico (se puede desactivar en Ajustes). Elija marca, modelo y sistema y trabaje como con el equipo real.

Pantalla y teclas del equipo

​

Arriba está la pantalla LCD de 320×240 del equipo y debajo el teclado del equipo real. Las teclas hacen lo mismo que en el equipo:

• F1–F6: las funciones indicadas en la parte inferior de la pantalla (p. ej., FIX, SCRN, FULL, GRPH)
• ▲ ▼ ◀ ▶ y ENTER: moverse y elegir en los menús; ESC: volver un nivel
• YES / NO: responder a las preguntas del equipo; 0–9: elegir una opción por su número
• HELP, SHIFT, UNDO: teclas de ayuda y de segunda función de la ROM

La línea bajo la pantalla muestra la conexión: TX / RX tráfico de datos, CAN línea CAN en uso, IF adaptador conectado; a la derecha, la línea y la velocidad. Aparece un aviso amarillo cuando hay que dar el contacto.

Aviso sobre el pin de la línea K

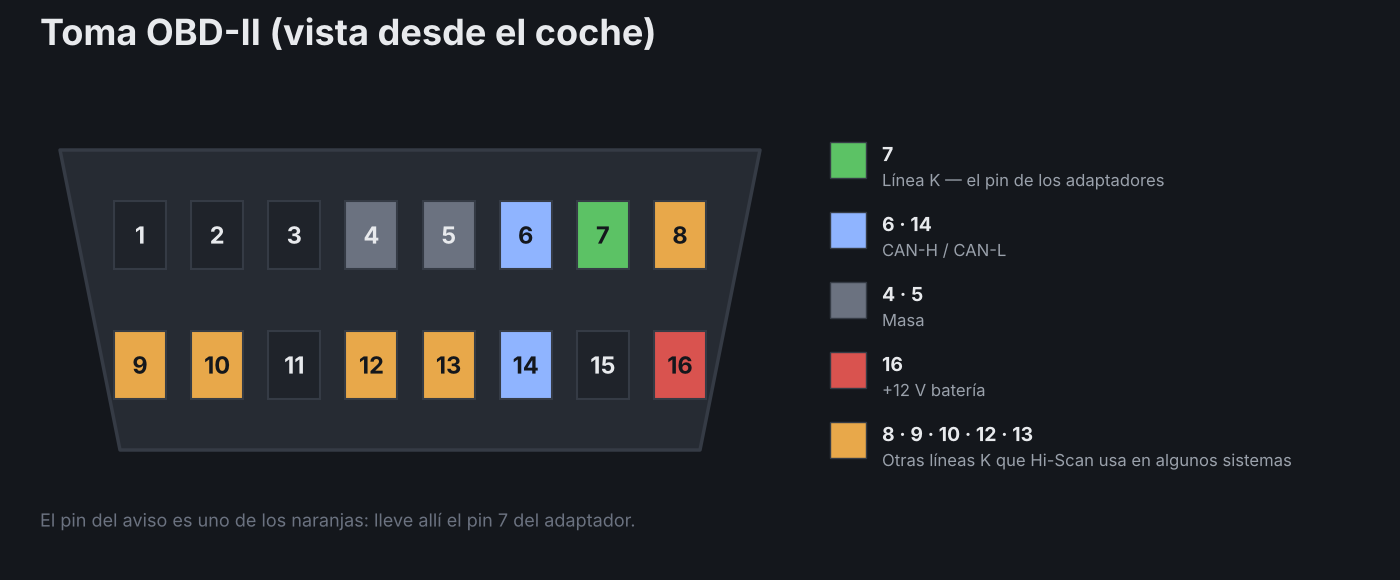

En algunos coches el Hi-Scan real se comunica con la centralita del ABS, del airbag o de la caja de cambios por otro pin de la toma (como 8, 9, 12 o 13) en lugar del pin 7. Los adaptadores OBD solo tienen la línea K en el pin 7.

​

Si una centralita no responde, la app muestra qué pin usaba la ROM. Lleve el pin 7 del adaptador a ese pin de la toma del coche (cable adaptador o cambio de pin) y vuelva a intentarlo. Si la ROM probó varios pines, se muestran todos.

Consejos

• Modo demo: elija Demo como conexión en Ajustes para recorrer los menús sin coche.
• Línea K rápida: acelera los datos en vivo en coches con línea K; desactívela en Ajustes si faltan valores.
• Compartir registro: ante problemas de conexión, envíenos el registro con Menú → Compartir registro; es la forma más rápida de resolverlo.
• Guardar / cargar estado: guarde el estado actual del equipo y continúe más tarde donde lo dejó.
• Colores de la pantalla: pantalla verde, blanca o azul en Ajustes.

Preguntas frecuentes

No consigo conectar con el adaptador Bluetooth.
Vincule primero el adaptador en los ajustes de Bluetooth del móvil, permita «Dispositivos cercanos» y dé el contacto. La app elige el adaptador vinculado. Si el adaptador ofrece Bluetooth clásico y BLE, use la conexión clásica.

La app dice «La centralita no responde».
Probablemente este sistema se comunica por un pin distinto del 7. Lleve el pin 7 del adaptador al pin indicado en el aviso. Si ya es el pin 7, compruebe el contacto, el modelo y el sistema.

He reinstalado la app. ¿Dónde están mis derechos?
Toque Restaurar compras en la página ROM. Con la misma cuenta de Google sus derechos vuelven y las ROM con derecho se descargan de nuevo gratis.

¿Recupero el derecho si borro una ROM?
No, el derecho queda ligado a esa ROM para siempre. Puede volver a descargarla gratis cuando quiera.

En el menú CARB OBD-II del paquete HYUNDAI KIA las revoluciones son demasiado altas.
Se debe a la tabla OBD genérica de esa ROM (revoluciones y masa de aire). Elija su coche desde el menú de Hyundai o Kia y los valores son correctos.

¿Necesito internet?
Solo para descargar las ROM y abrir las páginas de detalles. El diagnóstico funciona totalmente sin conexión.

Guía completa: www.mscsi.net/hiscan/es
Descargar: Google Play — Hi-Scan Emulator
Escriba sus preguntas, sugerencias e informes de errores en este tema.
